Номер 2, страница 69 - гдз по физике 8 класс тетрадь-тренажёр Артеменков, Белага

VI. Характеристики электрических цепей. Работаем с текстом - номер 2, страница 69.

Условие.

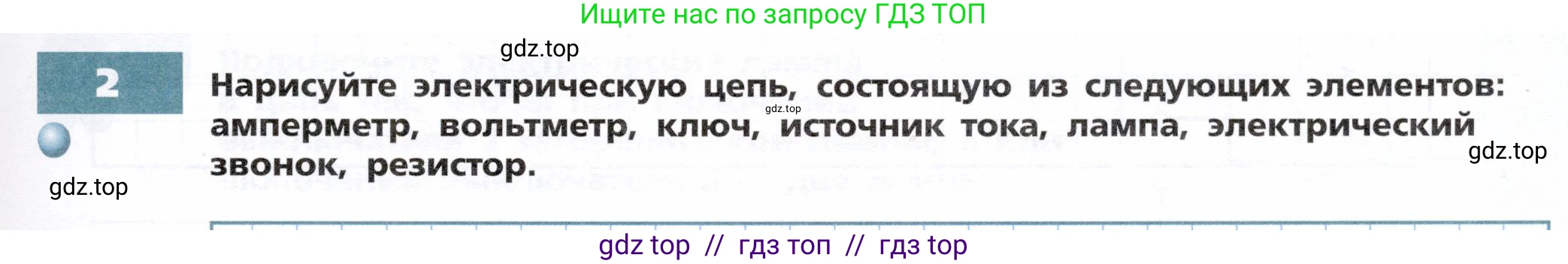

2. Нарисуйте электрическую цепь, состоящую из следующих элементов: амперметр, вольтметр, ключ, источник тока, лампа, электрический звонок, резистор.

Решение.

Для построения электрической цепи из заданных элементов необходимо их соединить, учитывая назначение каждого прибора. Поскольку в условии задачи не указан способ соединения потребителей (лампы, звонка и резистора), можно использовать как последовательное, так и параллельное или смешанное соединение. Наиболее простым и наглядным является вариант с последовательным соединением всех потребителей.

Принципы построения схемы:

1. Источник тока, ключ, амперметр, лампа, электрический звонок и резистор соединяются последовательно, то есть один за другим, образуя единый замкнутый контур. Ток, выходя из положительного полюса источника, последовательно проходит через все эти элементы и возвращается к отрицательному полюсу.

2. Амперметр всегда включается в цепь последовательно (в разрыв цепи) с теми элементами, силу тока в которых он должен измерить. В данной схеме он измеряет общую силу тока.

3. Вольтметр всегда подключается параллельно к тому элементу (или участку цепи), напряжение на котором необходимо измерить. В предложенной схеме вольтметр подключен параллельно лампе для измерения падения напряжения на ней.

Ниже представлена возможная схема такой электрической цепи:

Ответ: Схема электрической цепи, включающая все перечисленные элементы, представлена на рисунке выше. Потребители (лампа, звонок, резистор), а также амперметр и ключ соединены последовательно с источником тока. Вольтметр подключен параллельно лампе.
