Номер 4, страница 71 - гдз по физике 8 класс тетрадь-тренажёр Артеменков, Белага

VI. Характеристики электрических цепей. Смотрим и думаем - номер 4, страница 71.

Условие.

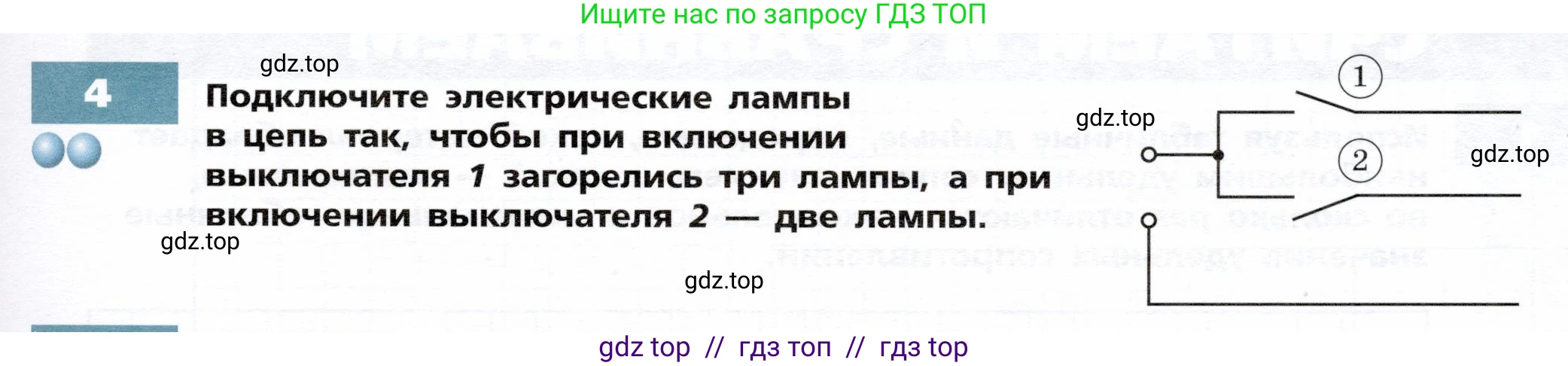

4. Подключите электрические лампы в цепь так, чтобы при включении выключателя 1 загорелись три лампы, а при включении выключателя 2 — две лампы.

Решение.

Решение

Для решения задачи необходимо собрать электрическую цепь, удовлетворяющую заданным условиям. Анализ условий показывает, что часть ламп должна быть общей для обоих выключателей, а часть — включаться только одним из них.

Условие 1: При включении выключателя 1 загораются 3 лампы.

Условие 2: При включении выключателя 2 загораются 2 лампы.

Из этих условий следует, что 2 лампы являются общими для обеих схем включения, а одна лампа включается дополнительно только выключателем 1. Наиболее эффективная схема, использующая минимально возможное количество ламп (три), выглядит следующим образом:

1. Две лампы (Л1 и Л2) соединяются последовательно и включаются в общую часть цепи до точки разветвления на выключатели.

2. После этих двух ламп цепь разветвляется на две параллельные ветви.

3. В первую параллельную ветвь последовательно устанавливаются выключатель 1 и третья лампа (Л3).

4. Во вторую параллельную ветвь устанавливается только выключатель 2.

5. После выключателей обе ветви соединяются, и цепь замыкается на источник питания.

Проверка работы такой схемы:

- Когда замкнут только выключатель 1, электрический ток проходит последовательно через лампы Л1, Л2, а затем через выключатель 1 и лампу Л3. В результате загораются три лампы (Л1, Л2, Л3).

- Когда замкнут только выключатель 2, ток проходит последовательно через лампы Л1, Л2, а затем через выключатель 2. В результате загораются две лампы (Л1, Л2).

Таким образом, предложенная схема полностью удовлетворяет условиям задачи. Ниже приведена принципиальная схема данного подключения.

Ответ:

Две лампы необходимо подключить последовательно в общую часть цепи до разветвления на выключатели 1 и 2. Затем, в ветвь с выключателем 1 нужно последовательно добавить третью лампу. Ветвь с выключателем 2 должна содержать только сам выключатель. Схема подключения показана в решении.
