VIII. Электромагнитные явления. Смотрим и думаем - номер 1, страница 86.

Условие.

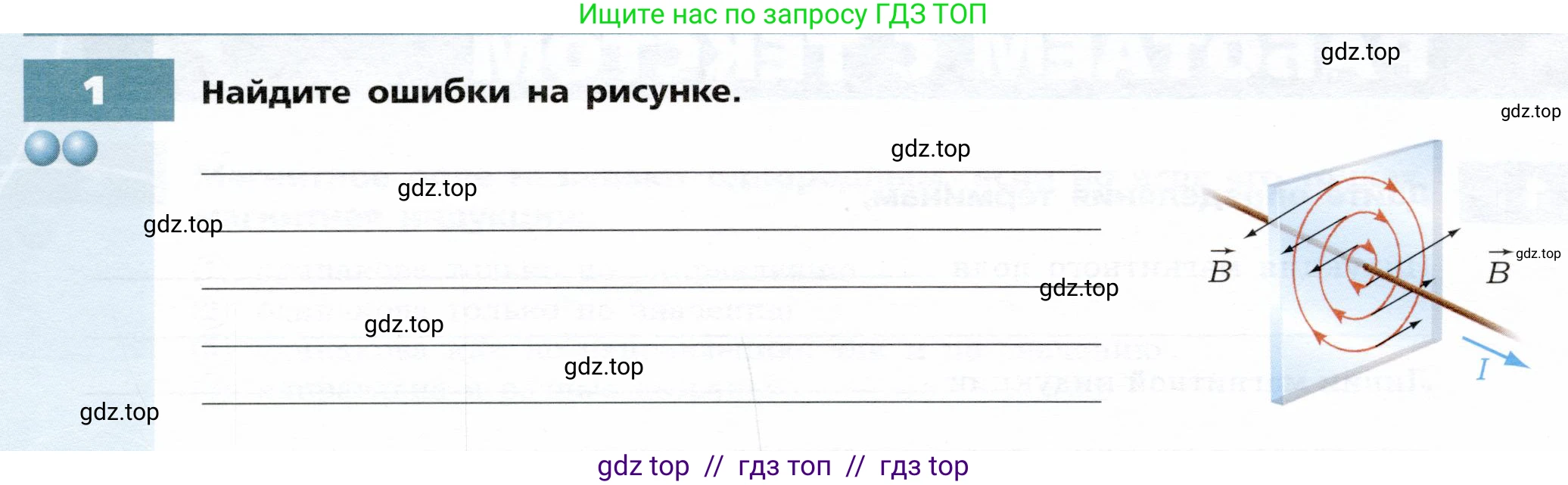

1. Найдите ошибки на рисунке.

Решение.

Решение

На рисунке изображен прямой проводник, по которому течет электрический ток $\text{I}$, и картина линий магнитного поля, создаваемого этим током. Чтобы проверить правильность изображения, необходимо применить правило правой руки (также известное как правило буравчика).

Правило правой руки для прямого проводника с током гласит: если направить большой палец правой руки по направлению тока в проводнике, то четыре согнутых пальца, обхватывающие проводник, укажут направление линий магнитной индукции $\vec{B}$.

Применив это правило к ситуации на рисунке, можно обнаружить две фундаментальные ошибки:

1. Неверно указано направление линий магнитной индукции.

Ток $\text{I}$ в проводнике направлен слева направо и вниз. Если мысленно направить большой палец правой руки вдоль этой линии, то согнутые пальцы будут указывать направление вращения против часовой стрелки (если смотреть на плоскость со стороны, куда направлен ток). Однако на рисунке красные круговые линии со стрелками показывают вращение по часовой стрелке. Следовательно, направление линий магнитного поля указано неверно.

2. Неверно указано направление векторов магнитной индукции $\vec{B}$.

Вектор магнитной индукции $\vec{B}$ в любой точке пространства всегда направлен по касательной к линии магнитной индукции, проходящей через эту точку. На рисунке векторы $\vec{B}$ изображены направленными от центра (от проводника) наружу, то есть радиально. Это в корне неверно. Векторы магнитной индукции должны быть направлены по касательной к концентрическим окружностям, которые и являются линиями поля.

Таким образом, для того чтобы рисунок стал правильным, необходимо изменить направление стрелок на красных окружностях на противоположное (против часовой стрелки) и направить векторы $\vec{B}$ по касательной к этим окружностям в соответствии с исправленным направлением.

Ответ: На рисунке неверно показаны: 1) направление линий магнитной индукции (согласно правилу правой руки, они должны быть направлены против часовой стрелки, а не по часовой); 2) направление векторов магнитной индукции $\vec{B}$ (они должны быть направлены по касательной к линиям поля, а не радиально от проводника).
