Условие.

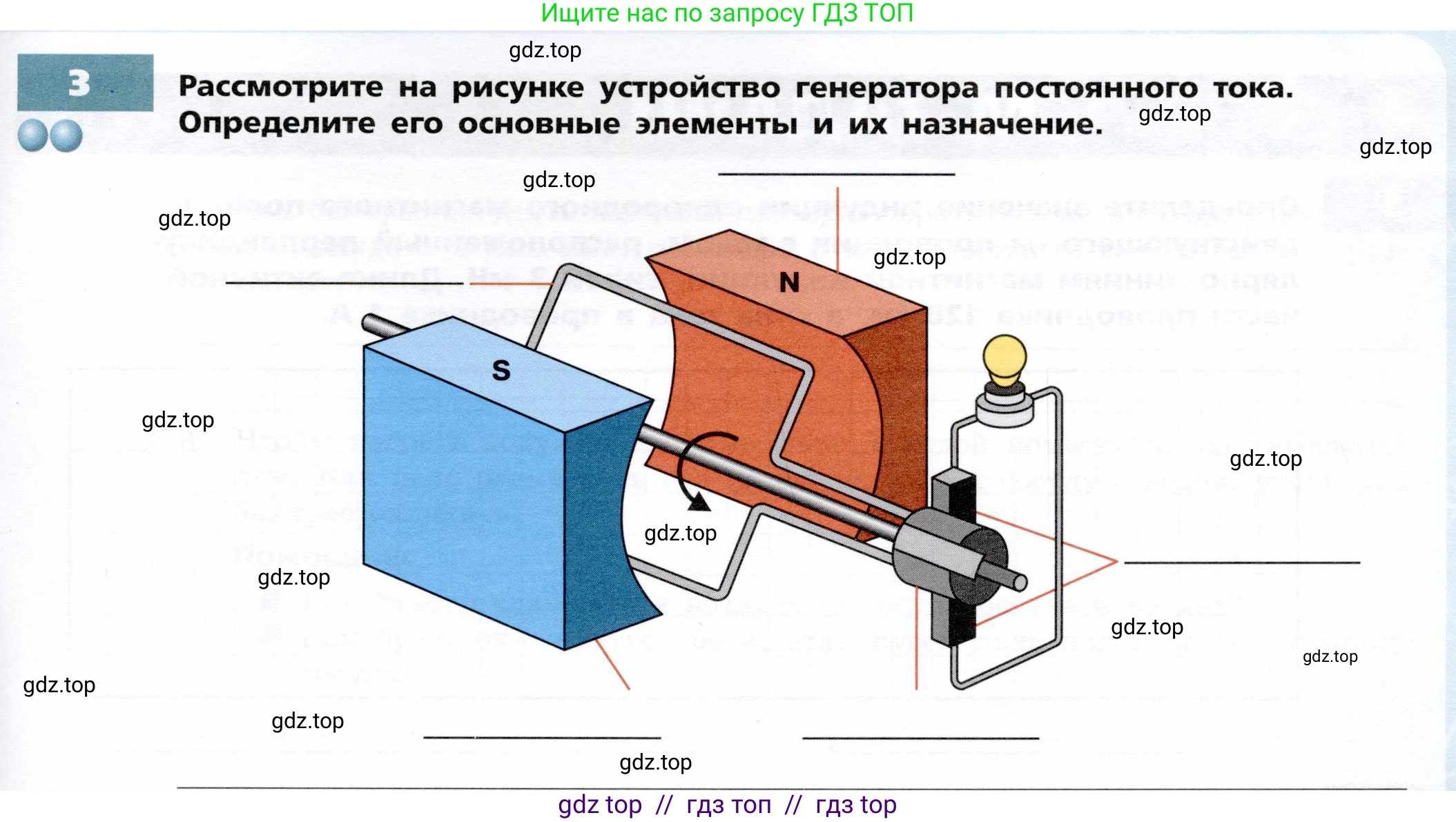

3. Рассмотрите на рисунке устройство генератора постоянного тока. Определите его основные элементы и их назначение.

Решение.

На рисунке изображена модель генератора постоянного тока. Его основные элементы и их назначение:

Магнит (индуктор): Неподвижная часть генератора, состоящая из двух полюсов — северного (N, оранжевый) и южного (S, синий). Он создает постоянное магнитное поле, силовые линии которого пронизывают рамку якоря. Ответ: Назначение магнита — создание постоянного магнитного поля.

Якорь (ротор): Вращающаяся часть генератора, которая представляет собой проволочную рамку (катушку). При вращении якоря в магнитном поле изменяется магнитный поток через рамку, что согласно закону электромагнитной индукции приводит к возникновению в ней переменной электродвижущей силы (ЭДС). Ответ: Назначение якоря — генерация ЭДС при его вращении в магнитном поле.

Коллектор (коммутатор): Устройство, состоящее из двух изолированных друг от друга медных полуколец. Каждый конец рамки якоря присоединен к своему полукольцу. Коллектор вращается вместе с якорем и служит для преобразования (выпрямления) переменного тока, возникающего в якоре, в пульсирующий ток постоянного направления во внешней цепи. Ответ: Назначение коллектора — преобразование переменного тока в постоянный.

Щётки: Неподвижные проводящие контакты (часто графитовые), которые прижаты к вращающимся полукольцам коллектора. Они обеспечивают скользящий электрический контакт. Ответ: Назначение щёток — снятие электрического тока с коллектора и его передача во внешнюю цепь.

Внешняя цепь (нагрузка): Потребитель электрической энергии, подключенный к щёткам. На рисунке в качестве нагрузки выступает лампочка. Ответ: Назначение внешней цепи — использование электрической энергии, выработанной генератором.
