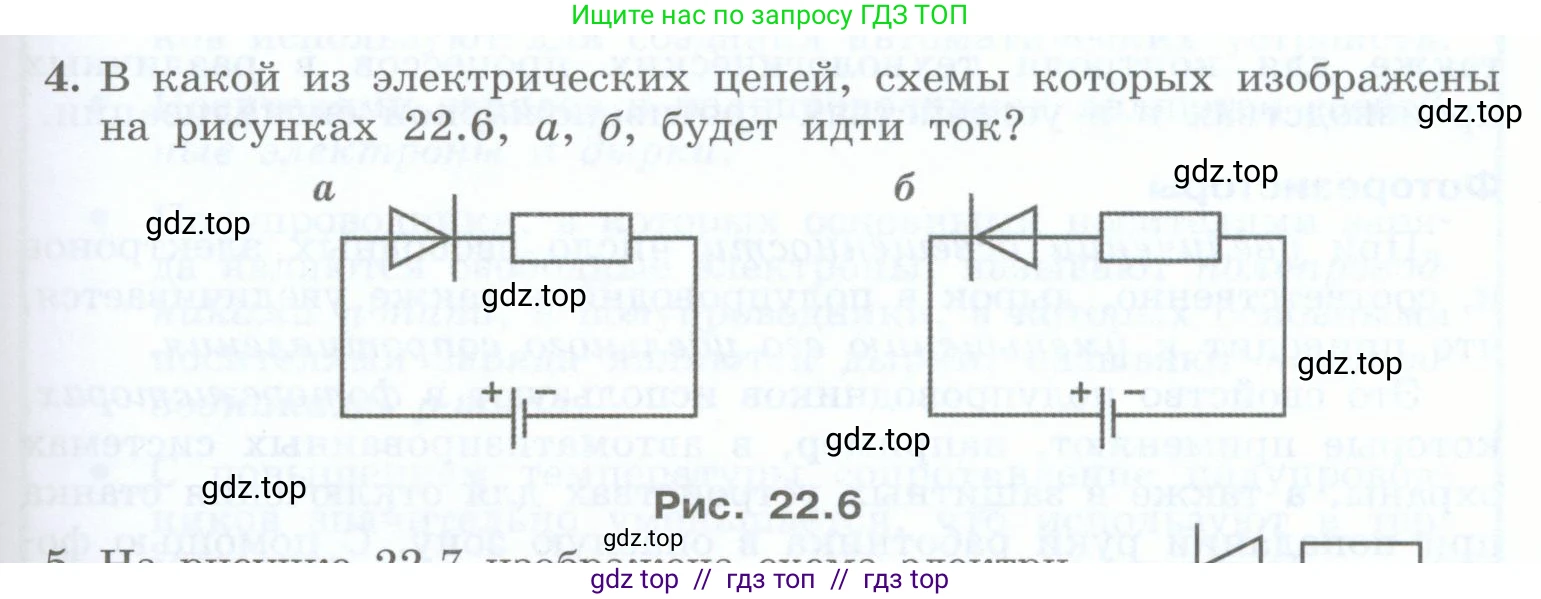

4. В какой из электрических цепей, схемы которых изображены на рисунках 22.6, а, б, будет идти ток?

Рис. 22.6

Решение.

Решение

Для того чтобы определить, в какой из цепей будет идти ток, необходимо проанализировать, как в каждой из них включен полупроводниковый диод. Диод обладает свойством односторонней проводимости: он пропускает ток в прямом направлении (указанном на схеме стрелкой-треугольником) и практически не пропускает ток в обратном направлении.

Ток в цепи течет от положительного полюса источника (+) к отрицательному (−). Чтобы диод пропускал ток (был открыт), он должен быть включен в прямом направлении, то есть его анод (основание треугольника) должен быть подключен к положительному полюсу источника, а катод (вертикальная черта) — к отрицательному.

а
В цепи на рисунке а положительный полюс источника тока соединен с анодом диода, а отрицательный полюс через резистор — с катодом. Это является прямым включением диода. Следовательно, диод будет открыт, и по цепи пойдет электрический ток.

б
В цепи на рисунке б положительный полюс источника тока соединен с катодом диода, а отрицательный полюс через резистор — с анодом. Это является обратным включением диода. Следовательно, диод будет закрыт (его сопротивление будет очень большим), и ток в цепи практически идти не будет.

Ответ: Электрический ток будет идти в цепи, изображенной на рисунке а.
