Часть 2. Глава III. Электрические явления. Параграф 22. Полупроводники и полупроводниковые приборы - номер 1, страница 113.

Условие.

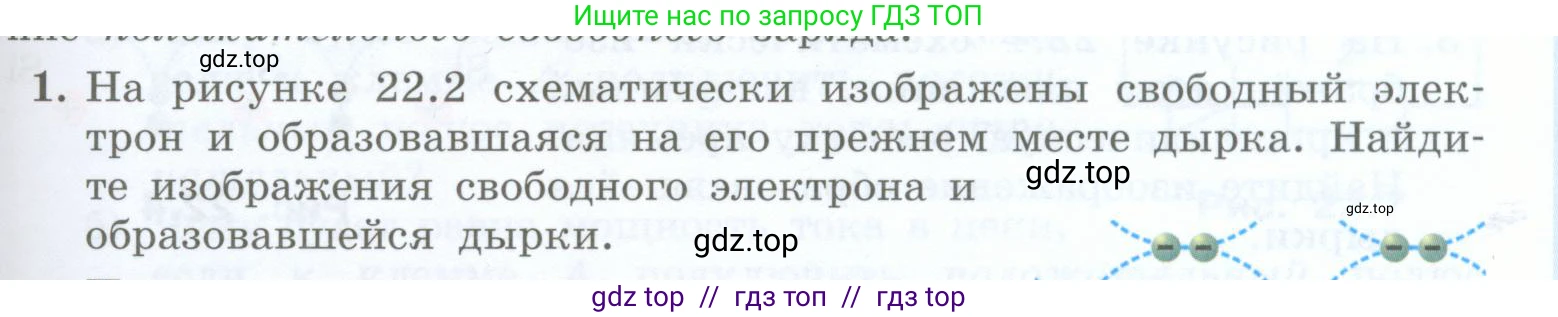

1. На рисунке 22.2 схематически изображены свободный электрон и образовавшаяся на его прежнем месте дырка. Найдите изображения свободного электрона и образовавшейся дырки.

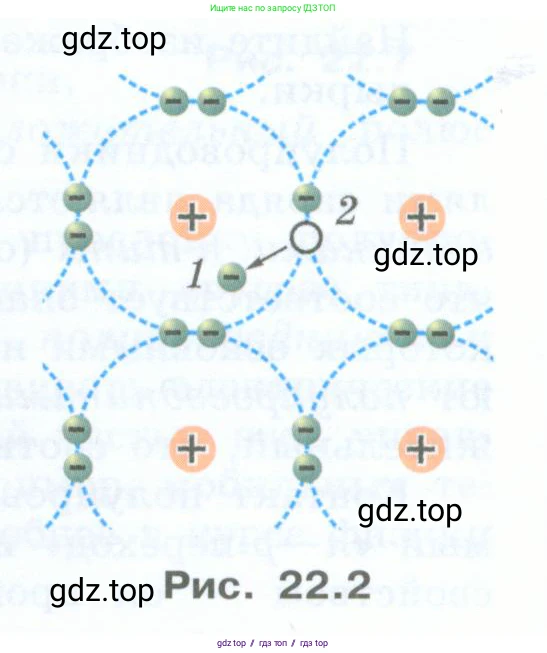

Рис. 22.2

Решение.

На рисунке представлена модель кристаллической решетки полупроводника. Большие круги с плюсами — это ионы, находящиеся в узлах решетки. Маленькие зеленые шарики — это валентные электроны, которые образуют ковалентные связи между ионами (изображены пунктирными линиями).

Когда электрон получает достаточную энергию, он может разорвать ковалентную связь и стать свободным, то есть способным перемещаться по кристаллу. Такой электрон является носителем отрицательного заряда. На схеме частица, обозначенная цифрой 1, является электроном, покинувшим ковалентную связь. Это и есть свободный электрон.

Место в ковалентной связи, освободившееся после ухода электрона, называется дыркой. В этой области возникает недостаток отрицательного заряда, поэтому дырка ведет себя как положительно заряженная частица. На схеме цифрой 2 обозначено пустое место в ковалентной связи — это образовавшаяся дырка.

Ответ: Свободный электрон на рисунке обозначен цифрой 1, а образовавшаяся дырка — цифрой 2.
