Часть 2. Глава 6. Электрические явления. Параграф 40. Силовые линии электрического поля. Однородное электрическое поле - номер 2, страница 26.

Условие.

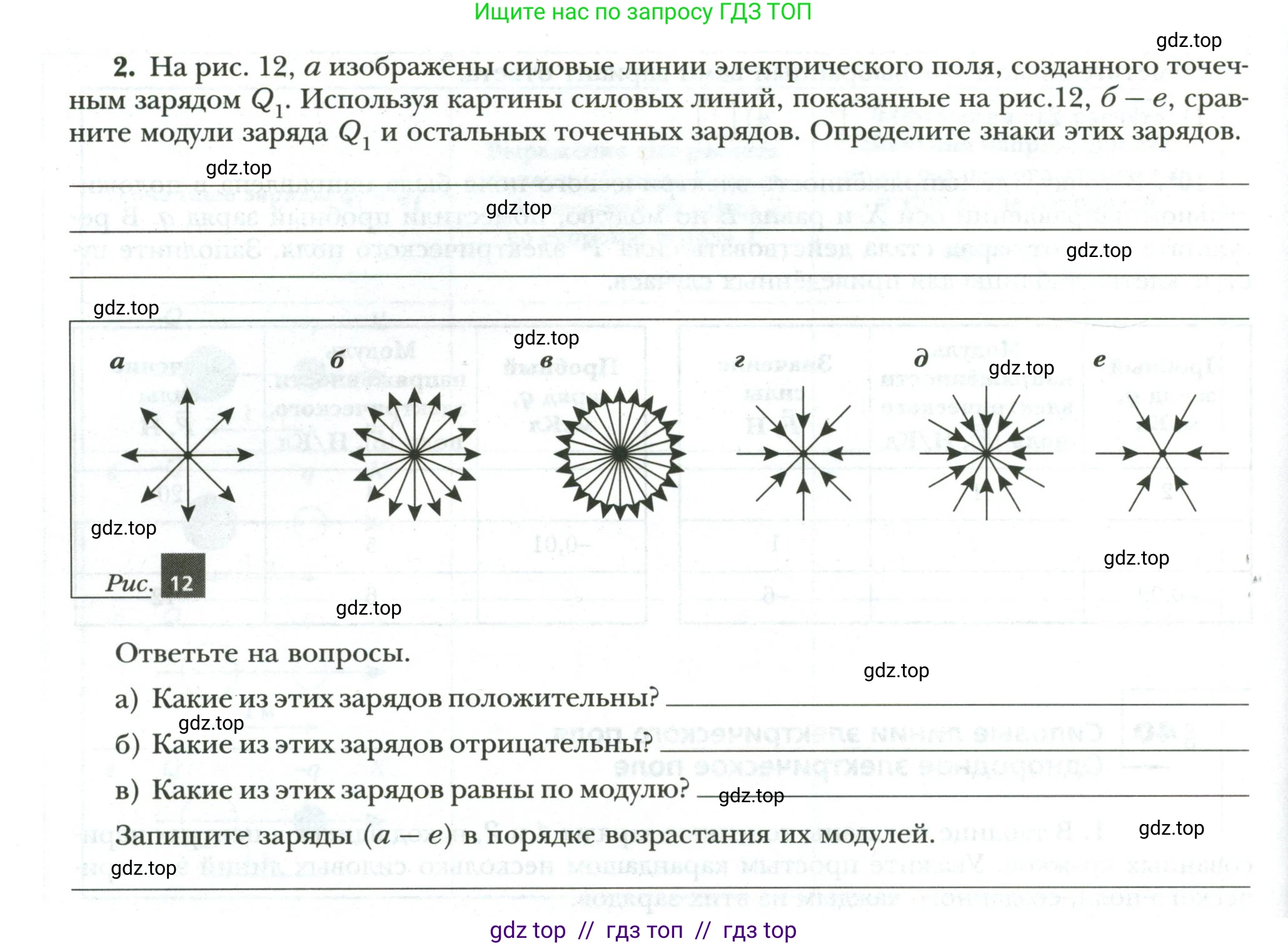

2. На рис. 12, a изображены силовые линии электрического поля, созданного точечным зарядом $Q_1$. Используя картины силовых линий, показанные на рис.12, б – е, сравните модули заряда $Q_1$ и остальных точечных зарядов. Определите знаки этих зарядов.

Рис. 12

Ответьте на вопросы.

а) Какие из этих зарядов положительны?

б) Какие из этих зарядов отрицательны?

в) Какие из этих зарядов равны по модулю?

Запишите заряды ($а – е$) в порядке возрастания их модулей.

Решение.

Решение

Для определения знака точечного заряда и сравнения модулей зарядов используется картина силовых линий электрического поля.

1. Знак заряда. По правилу, силовые линии электрического поля начинаются на положительных зарядах (направлены от них) и заканчиваются на отрицательных (направлены к ним).

2. Модуль заряда. Величина (модуль) заряда пропорциональна количеству силовых линий, исходящих из заряда или входящих в него. Чем больше линий, тем больше модуль заряда.

Проанализируем каждый рисунок:
- а: 8 силовых линий, направленных от заряда. Следовательно, заряд $Q_a$ положительный, а его модуль условно равен 8.
- б: 16 силовых линий, направленных от заряда. Следовательно, заряд $Q_б$ положительный, а его модуль условно равен 16.
- в: 32 силовые линии, направленные от заряда. Следовательно, заряд $Q_в$ положительный, а его модуль условно равен 32.
- г: 8 силовых линий, направленных к заряду. Следовательно, заряд $Q_г$ отрицательный, а его модуль условно равен 8.
- д: 16 силовых линий, направленных к заряду. Следовательно, заряд $Q_д$ отрицательный, а его модуль условно равен 16.
- е: 6 силовых линий, направленных к заряду. Следовательно, заряд $Q_е$ отрицательный, а его модуль условно равен 6.

а) Какие из этих зарядов положительны?
Силовые линии направлены от зарядов а, б, в. Это означает, что данные заряды являются положительными.

Ответ: а, б, в.

б) Какие из этих зарядов отрицательны?
Силовые линии направлены к зарядам г, д, е. Это означает, что данные заряды являются отрицательными.

Ответ: г, д, е.

в) Какие из этих зарядов равны по модулю?
Модули зарядов равны, если им соответствует одинаковое количество силовых линий.
- Заряды а и г имеют по 8 линий, значит их модули равны: $|Q_a| = |Q_г|$.
- Заряды б и д имеют по 16 линий, значит их модули равны: $|Q_б| = |Q_д|$.

Ответ: а и г; б и д.

Запишите заряды (a — е) в порядке возрастания их модулей.
Сравним модули всех зарядов, которые пропорциональны числу силовых линий:
$|Q_е|$ (6 линий) < $|Q_a|$ (8 линий) = $|Q_г|$ (8 линий) < $|Q_б|$ (16 линий) = $|Q_д|$ (16 линий) < $|Q_в|$ (32 линии).
Таким образом, последовательность зарядов в порядке возрастания их модулей будет следующей: е, а, г, б, д, в.

Ответ: е, а, г, б, д, в.
