Часть 2. Глава 6. Электрические явления. Параграф 40. Силовые линии электрического поля. Однородное электрическое поле - номер 3, страница 26.

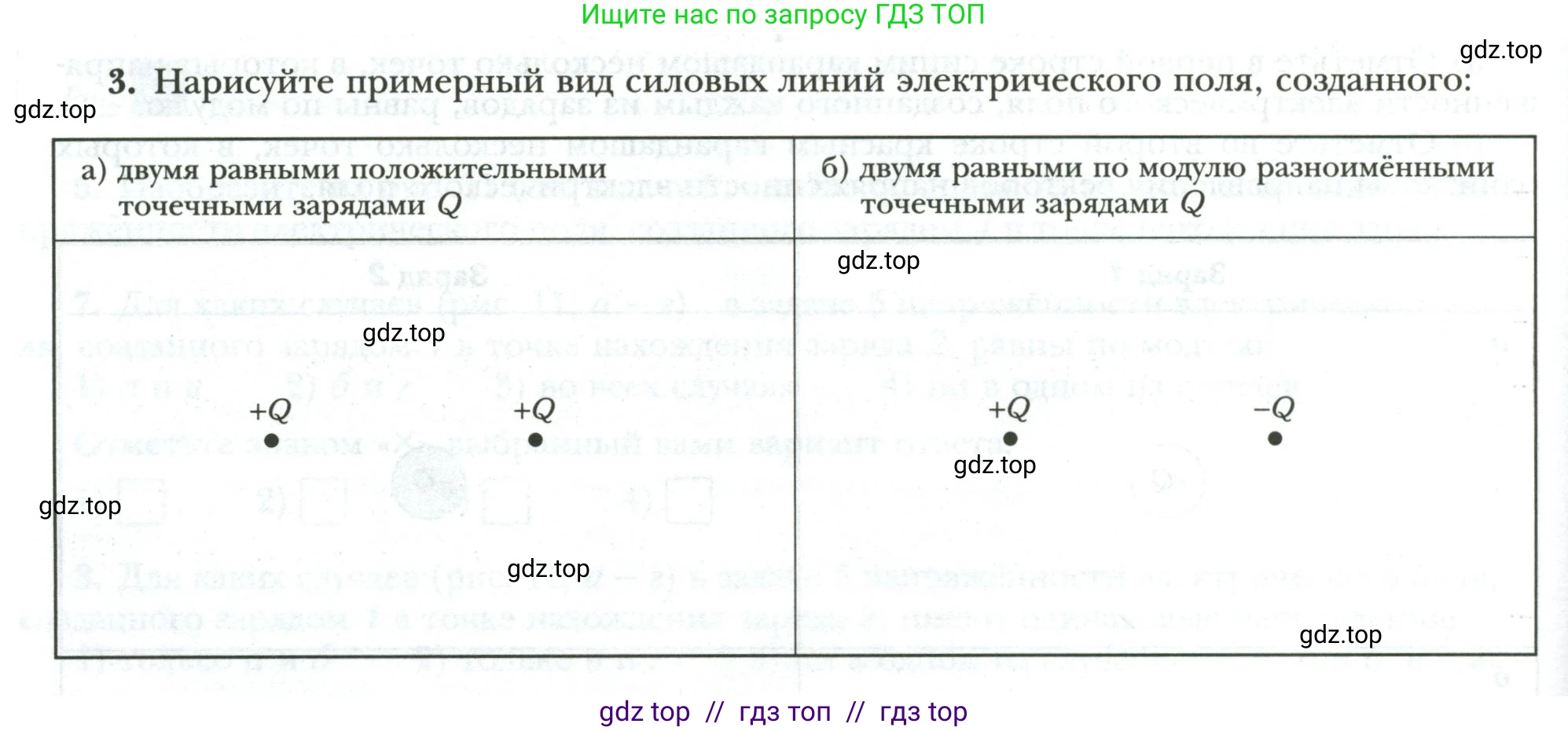

Условие.

3. Нарисуйте примерный вид силовых линий электрического поля, созданного:

а) двумя равными положительными точечными зарядами $\text{Q}$	б) двумя равными по модулю разноимёнными точечными зарядами $\text{Q}$
$+Q$ $+Q$	$+Q$ $-Q$

Решение.

а) двумя равными положительными точечными зарядами Q

Решение

Силовые линии электрического поля для двух равных положительных зарядов начинаются на этих зарядах и уходят в бесконечность, так как в системе нет отрицательных зарядов. Поскольку заряды одноимённые, они отталкиваются, что отражается на картине силовых линий: они изгибаются, как бы отталкиваясь друг от друга. Направление линий (указанное стрелками) — от зарядов. Силовые линии никогда не пересекаются. Картина поля симметрична как относительно прямой, соединяющей заряды, так и относительно перпендикуляра к ней, проведённого через середину. В точке, расположенной ровно посередине между зарядами, напряжённость электрического поля равна нулю ($E=0$), так как поля от каждого заряда в этой точке равны по модулю и противоположны по направлению. Через эту точку силовые линии не проходят.

Примерный вид силовых линий показан на рисунке:

Ответ: Картина силовых линий для двух равных положительных зарядов представляет собой симметричную систему линий, выходящих из каждого заряда и уходящих в бесконечность. Линии изгибаются, демонстрируя отталкивание зарядов. Посередине между зарядами существует точка, в которой напряжённость поля равна нулю.

б) двумя равными по модулю разноимёнными точечными зарядами Q

Решение

Силовые линии электрического поля для двух равных по модулю, но противоположных по знаку зарядов (такая система называется электрическим диполем) начинаются на положительном заряде (+Q) и заканчиваются на отрицательном (-Q). Направление линий (указанное стрелками) — от положительного заряда к отрицательному. Линии никогда не пересекаются. Картина поля симметрична относительно прямой, соединяющей заряды. Густота линий наибольшая в пространстве между зарядами, что указывает на то, что электрическое поле в этой области наиболее сильное. По мере удаления от зарядов поле ослабевает, и силовые линии располагаются реже.

Примерный вид силовых линий показан на рисунке:

Ответ: Картина силовых линий для электрического диполя представляет собой систему линий, которые начинаются на положительном заряде и заканчиваются на отрицательном. Линии направлены от «+» к «−», а их густота максимальна в пространстве между зарядами, что говорит о сильном поле в этой области.
