Глава 3. Электрические явления. Параграф 39. Закон Ома. Вопросы - номер 4, страница 161.

Условие.

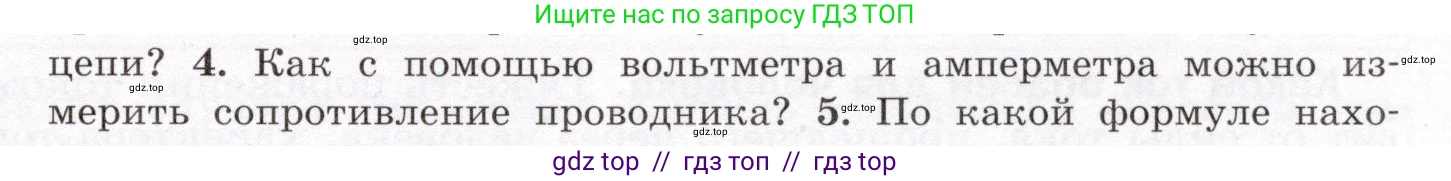

4. Как с помощью вольтметра и амперметра можно измерить сопротивление проводника?

Решение.

4. Как с помощью вольтметра и амперметра можно измерить сопротивление проводника?

Решение

Чтобы измерить сопротивление проводника с помощью вольтметра и амперметра, необходимо собрать электрическую цепь и применить закон Ома для участка цепи. Процедура измерения состоит из следующих шагов:

1. Сборка электрической цепи. Необходимо собрать схему, включающую источник тока, исследуемый проводник, амперметр, ключ (выключатель). Эти элементы соединяются последовательно. Амперметр предназначен для измерения силы тока, протекающего через проводник, и поэтому всегда включается в цепь последовательно с ним.

2. Подключение вольтметра. Вольтметр подключается параллельно тому участку цепи, на котором нужно измерить напряжение. В данном случае его подключают к клеммам исследуемого проводника.

3. Проведение измерений. После сборки схемы замыкают ключ. По цепи начинает протекать электрический ток. Снимают показания с приборов: значение силы тока $\text{I}$ с амперметра и значение напряжения $\text{U}$ с вольтметра.

4. Вычисление сопротивления. Сопротивление проводника $\text{R}$ рассчитывается по формуле, выведенной из закона Ома для участка цепи:

$R = \frac{U}{I}$

Таким образом, разделив измеренное значение напряжения на измеренное значение силы тока, получают искомую величину сопротивления.

Ответ: Для измерения сопротивления проводника необходимо собрать цепь, в которой амперметр подключен последовательно с проводником для измерения силы тока $\text{I}$, а вольтметр — параллельно проводнику для измерения напряжения $\text{U}$. Затем сопротивление $\text{R}$ вычисляется по формуле закона Ома: $R = \frac{U}{I}$.

5. По какой формуле находят сопротивление проводника?

Решение

Сопротивление проводника находят по формуле, которая является математическим выражением закона Ома для участка цепи. Эта фундаментальная формула связывает три основные электрические величины: сопротивление ($\text{R}$), напряжение ($\text{U}$) и силу тока ($\text{I}$).

Формула для нахождения сопротивления выглядит следующим образом:

$R = \frac{U}{I}$

В этой формуле:

• $\text{R}$ — это электрическое сопротивление, его единицей измерения в системе СИ является Ом (Ом).

• $\text{U}$ — это напряжение или разность потенциалов на концах проводника, измеряется в вольтах (В).

• $\text{I}$ — это сила тока, протекающего через проводник, измеряется в амперах (А).

Формула показывает, что сопротивление участка цепи прямо пропорционально напряжению на этом участке и обратно пропорционально силе тока.

Ответ: Сопротивление находят по формуле $R = \frac{U}{I}$, которая является следствием закона Ома.
