Номер 7, страница 156 - гдз по физике 8 класс учебник Громов, Родина

Глава 3. Электрические явления. Параграф 38. Резисторы. Вопросы - номер 7, страница 156.

Условие.

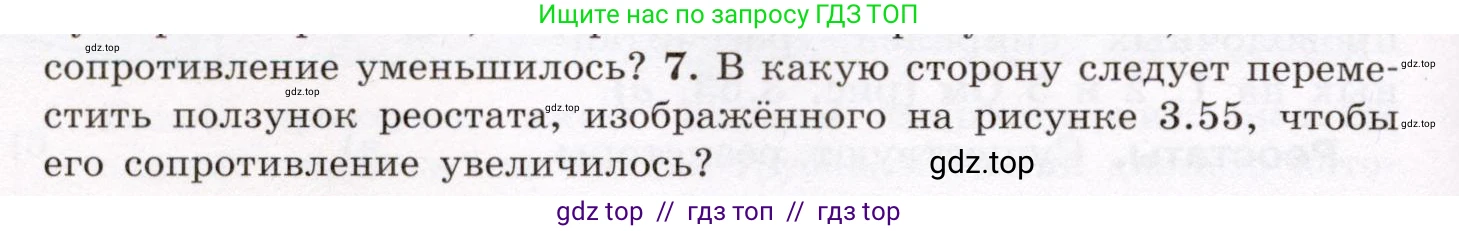

7. В какую сторону следует переместить ползунок реостата, изображённого на рисунке 3.55, чтобы его сопротивление увеличилось?

Решение.

7. Сопротивление проводника определяется формулой $R = \rho \frac{l}{S}$, где $\rho$ — удельное сопротивление материала, $\text{S}$ — площадь поперечного сечения, а $\text{l}$ — длина проводника. В реостате, изменяя положение ползунка, мы изменяем длину $\text{l}$ участка проволочной обмотки, по которому протекает электрический ток. Сопротивление реостата прямо пропорционально этой длине.

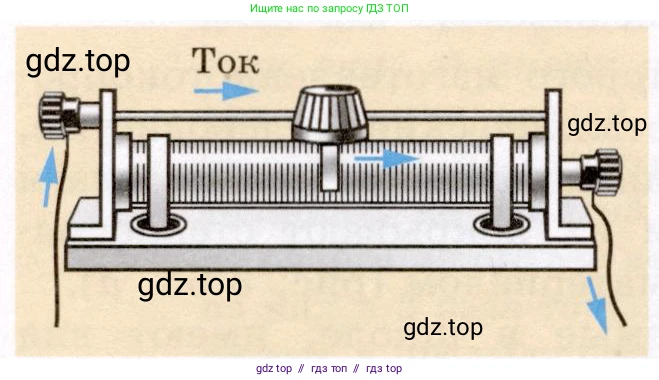

На рисунке показан путь тока: он входит в реостат через левую клемму, проходит по виткам обмотки до ползунка и через него уходит дальше по цепи. Таким образом, в цепь включена часть обмотки от левого края до ползунка.

Чтобы увеличить сопротивление $\text{R}$, необходимо увеличить длину $\text{l}$ провода, по которому течет ток. Для этого нужно переместить ползунок реостата вправо, увеличивая тем самым активную длину обмотки, включенной в цепь.

Ответ: чтобы увеличить сопротивление, ползунок реостата следует переместить вправо.
