Глава 3. Электрические явления. Параграф 38. Резисторы. Вопросы - номер 4, страница 156.

Условие.

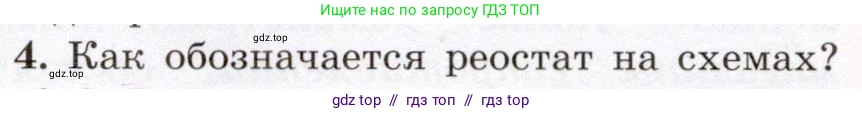

4. Как обозначается реостат на схемах?

Решение.

Реостат на электрических принципиальных схемах обозначается как переменный резистор. Его условное графическое обозначение (УГО) основано на символе обычного резистора, но с дополнением, указывающим на возможность изменения сопротивления. Согласно стандартам (например, ГОСТ 2.728-74), это выглядит следующим образом:

Основу символа составляет прямоугольник — это стандартное обозначение резистора в схемах. Чтобы показать, что сопротивление можно регулировать, к этому прямоугольнику добавляется стрелка.

Наиболее распространенное обозначение — это прямоугольник, который пересекает диагональная стрелка. Также существует вариант, где к верхней стороне прямоугольника под углом подводится стрелка-отвод. Оба этих символа означают одно и то же: переменный резистор.

Таким образом, прямоугольник в символе олицетворяет наличие сопротивления в цепи, а стрелка — возможность его ручной или автоматической регулировки. Реостат используется для плавного изменения силы тока или напряжения в участке цепи.

Ответ: Реостат на схемах обозначается в виде прямоугольника (как и постоянный резистор), который пересекает стрелка. Эта стрелка символизирует возможность изменения сопротивления.
