Номер 1, страница 161 - гдз по физике 8 класс учебник Громов, Родина

Глава 3. Электрические явления. Параграф 39. Закон Ома. Вопросы - номер 1, страница 161.

Условие.

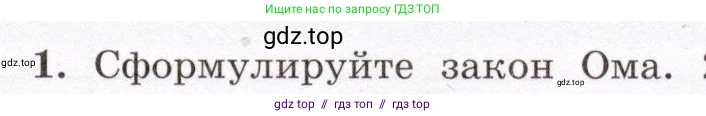

1. Сформулируйте закон Ома.

Решение.

1. Решение

Закон Ома — это фундаментальный закон электротехники, устанавливающий связь между силой тока, напряжением и сопротивлением в электрической цепи. Существует две основные формулировки этого закона: для участка цепи и для полной (замкнутой) цепи.

Закон Ома для участка цепи

Эта формулировка описывает зависимость между силой тока, напряжением и сопротивлением для пассивного участка цепи, не содержащего источников ЭДС (электродвижущей силы).

Словесная формулировка: сила тока на участке цепи прямо пропорциональна напряжению, приложенному к этому участку, и обратно пропорциональна его сопротивлению.

Математически закон Ома для участка цепи выражается следующей формулой:

$I = \frac{U}{R}$

где:

• I — сила тока на участке цепи, измеряемая в Амперах (А);
• U — электрическое напряжение (разность потенциалов) на концах участка, измеряемое в Вольтах (В);
• R — электрическое сопротивление участка цепи, измеряемое в Омах (Ом).

Из этой формулы можно выразить напряжение и сопротивление:

$U = I \cdot R$

$R = \frac{U}{I}$

Закон Ома для полной (замкнутой) цепи

Эта формулировка применяется ко всей замкнутой цепи, которая включает в себя источник тока (с его внутренним сопротивлением) и внешнюю нагрузку.

Словесная формулировка: сила тока в замкнутой электрической цепи прямо пропорциональна электродвижущей силе (ЭДС) источника тока и обратно пропорциональна полному сопротивлению цепи, которое равно сумме сопротивления внешней цепи и внутреннего сопротивления источника тока.

Математически закон Ома для полной цепи выражается формулой:

$I = \frac{\mathcal{E}}{R + r}$

где:

• I — сила тока в цепи, измеряемая в Амперах (А);
• $\mathcal{E}$ — электродвижущая сила (ЭДС) источника, измеряемая в Вольтах (В);
• R — сопротивление внешней части цепи (нагрузки), измеряемое в Омах (Ом);
• r — внутреннее сопротивление источника тока, измеряемое в Омах (Ом).

Ответ: Закон Ома для участка цепи гласит, что сила тока на участке цепи прямо пропорциональна приложенному к нему напряжению и обратно пропорциональна его сопротивлению ($I = \frac{U}{R}$). Закон Ома для полной цепи утверждает, что сила тока в замкнутой цепи равна отношению ЭДС источника к полному сопротивлению цепи, которое складывается из внешнего и внутреннего сопротивлений ($I = \frac{\mathcal{E}}{R + r}$).
