Глава 3. Электрические явления. Параграф 38. Резисторы. Вопросы - номер 2, страница 156.

Условие.

2. Что такое реостат?

Решение.

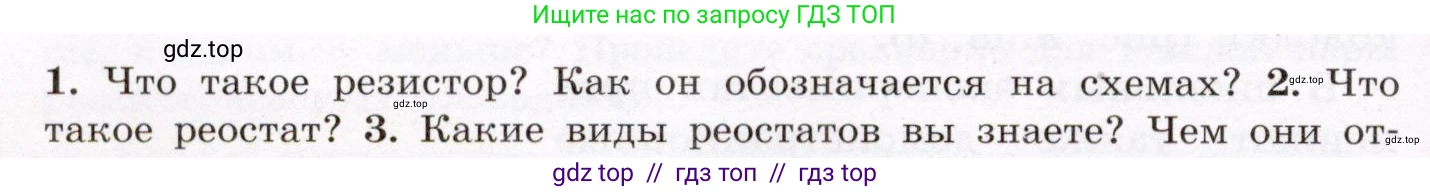

1. Что такое резистор? Как он обозначается на схемах?

Резистор — это пассивный элемент электрической цепи, который обладает определённым электрическим сопротивлением. Его основная функция — ограничивать силу тока и создавать падение напряжения на участке цепи. Сопротивление, ключевая характеристика резистора, измеряется в Омах ($Ом$). Резисторы широко используются во всех электронных и электрических устройствах.
На электрических принципиальных схемах, согласно российскому стандарту (ГОСТ 2.728-74), постоянный резистор обозначается в виде небольшого прямоугольника. Выводы элемента изображаются в виде линий, подходящих к его коротким сторонам. Рядом с условным обозначением обычно указывается его позиционное обозначение (например, R1, R2) и номинальное значение сопротивления.

Ответ: Резистор — это элемент электрической цепи с заданным сопротивлением, используемый для регулирования тока и напряжения. На схемах по ГОСТ он обозначается в виде прямоугольника.

2. Что такое реостат?

Реостат — это, по сути, переменный резистор, который используется для регулирования (изменения) силы тока и/или напряжения в электрической цепи. Изменяя сопротивление реостата, можно управлять электрическими параметрами цепи. Конструктивно реостат имеет как минимум два вывода и специальный механизм (например, ползунок или рычаг), позволяющий изменять его сопротивление. Реостаты применяются для запуска электродвигателей, регулировки яркости осветительных приборов, в измерительной технике и в учебных лабораториях.

Ответ: Реостат — это переменный резистор, предназначенный для регулирования силы тока и/или напряжения в электрической цепи.

3. Какие виды реостатов вы знаете? Чем они отличаются?

Существует несколько видов реостатов, которые различаются по своей конструкции, материалам и способу регулировки сопротивления.
Основные виды реостатов:
1. Ползунковый реостат. Его основу составляет проводник с высоким сопротивлением (например, нихромовая проволока), намотанный на изолирующий каркас (часто керамический). Вдоль обмотки перемещается скользящий контакт — ползунок. Перемещая ползунок, изменяют длину участка проволоки, через который проходит ток, что позволяет плавно регулировать сопротивление. Это самый распространенный тип реостата в учебных целях.
2. Рычажный реостат. Состоит из набора отдельных резистивных элементов (секций), которые подключаются к цепи с помощью поворотного рычага. Каждое положение рычага соответствует определенному значению сопротивления. Таким образом, регулировка происходит ступенчато.
3. Жидкостный (электролитический) реостат. В качестве резистивного элемента здесь используется проводящая жидкость — электролит. Сопротивление регулируется путем изменения расстояния между погруженными в жидкость электродами или изменением их площади соприкосновения с электролитом. Такие реостаты применяются в цепях с очень большими токами, например, для пуска и регулирования мощных электродвигателей.
Таким образом, ключевые отличия между видами реостатов заключаются в:
- Способе регулировки: плавная (у ползунковых) или ступенчатая (у рычажных).
- Конструкции и материале резистивного элемента: металлическая проволока, набор резисторов, электролит.
- Области применения и мощности: от маломощных лабораторных (ползунковые) до мощных промышленных (жидкостные).

Ответ: Основные виды реостатов: ползунковые, рычажные, жидкостные. Они отличаются конструкцией, материалом резистивного элемента, способом регулировки сопротивления (плавно или ступенчато) и областью применения (от лабораторных установок до мощного промышленного оборудования).
