Глава 3. Электрические явления. Параграф 38. Резисторы. Вопросы - номер 3, страница 156.

Условие.

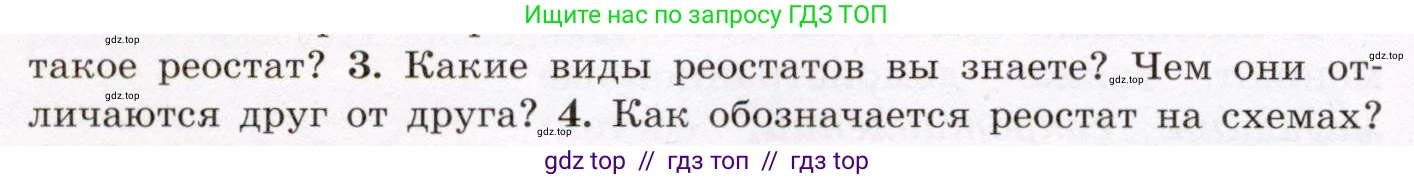

3. Какие виды реостатов вы знаете? Чем они отличаются друг от друга?

Решение.

2. Что такое реостат?

Реостат — это электрический прибор, который используется для регулирования (плавного изменения) силы тока или напряжения в электрической цепи путем изменения своего сопротивления. Принцип его работы основан на зависимости сопротивления проводника от его длины ($R = \rho \frac{l}{S}$), где $\text{R}$ – сопротивление, $\rho$ – удельное сопротивление материала, $\text{l}$ – длина проводника, $\text{S}$ – площадь поперечного сечения. Изменяя с помощью подвижного контакта (ползунка) длину участка проводника, по которому проходит ток, можно изменять общее сопротивление цепи и, согласно закону Ома ($I = \frac{U}{R}$), регулировать силу тока.

Ответ: Реостат - это прибор для регулирования силы тока и напряжения в цепи путем изменения ее сопротивления.

3. Какие виды реостатов вы знаете? Чем они отличаются друг от друга?

Существует несколько видов реостатов, которые отличаются конструкцией и способом изменения сопротивления. Основные виды:
1. Ползунковый реостат: Состоит из проволоки с высоким удельным сопротивлением, намотанной на керамический или фарфоровый цилиндр. Подвижный контакт (ползунок) скользит вдоль специального стержня и прижимается к обмотке, изменяя длину задействованного участка проволоки и, следовательно, сопротивление. Этот вид обеспечивает плавное, бесступенчатое регулирование сопротивления.
2. Рычажный (или штепсельный) реостат: Состоит из набора отдельных резисторов (контактов или спиралей), к которым можно подключаться с помощью поворотного рычага или специальных штепселей (вилок). Изменение сопротивления происходит ступенчато (дискретно), то есть можно выбрать только одно из нескольких фиксированных значений сопротивления.

Основное отличие между ними заключается в способе регулировки сопротивления: у ползунковых реостатов оно плавное и непрерывное, а у рычажных — ступенчатое.

Ответ: Основные виды реостатов - ползунковые и рычажные (штепсельные). Они отличаются способом регулировки сопротивления: у ползунковых оно плавное, а у рычажных - ступенчатое.

4. Как обозначается реостат на схемах?

На электрических схемах реостат, как переменный резистор, обозначается в виде стандартного условного обозначения резистора (прямоугольник) с добавлением стрелки, которая указывает на возможность изменения сопротивления. Существует два общепринятых варианта обозначения:
1. Прямоугольник, который диагонально пересекает стрелка.
2. Прямоугольник, к которому сверху подведена стрелка (или Т-образный отвод), символизирующая подвижный контакт.
Оба обозначения являются правильными и используются в схемах для указания на регулируемый элемент.

Ответ: На схемах реостат обозначается как прямоугольник со стрелкой, которая либо пересекает его по диагонали, либо указывает на него сверху.
