Глава 3. Электрические явления. Параграф 38. Резисторы. Вопросы - номер 1, страница 156.

Условие.

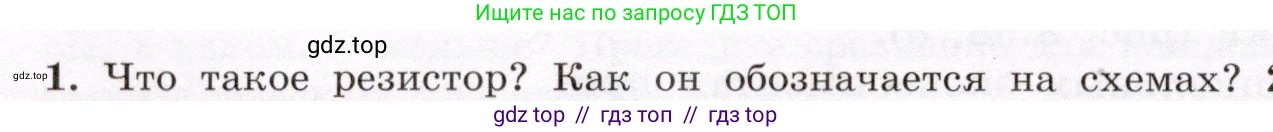

1. Что такое резистор? Как он обозначается на схемах?

Решение.

1. Что такое резистор? Как он обозначается на схемах?

Резистор (от лат. resisto — сопротивляюсь) — это пассивный элемент электрических цепей, обладающий определённым или переменным значением электрического сопротивления. Основная функция резистора — ограничение тока в цепи и создание падения напряжения на определённом участке. Резисторы используются для регулировки и распределения электрической энергии, в качестве делителей напряжения, элементов фильтров, для задания рабочих точек активных элементов (транзисторов, микросхем) и во многих других целях.

Ключевой параметр резистора — его номинальное сопротивление, которое измеряется в Омах (Ом, международное обозначение — $ \Omega $). Другими важными параметрами являются допустимое отклонение от номинала (точность), максимальная рассеиваемая мощность, температурный коэффициент сопротивления и максимальное рабочее напряжение.

На принципиальных электрических схемах резисторы обозначаются условными графическими обозначениями (УГО). Существует два основных стандарта:

1. Стандарт IEC (МЭК) и ГОСТ (Россия и СНГ): Постоянный резистор изображается в виде прямоугольника. Выводы элемента подходят к его коротким сторонам.

2. Стандарт ANSI (США и некоторые другие страны): Резистор изображается в виде ломаной (зигзагообразной) линии.

На схеме рядом с УГО резистора указывается его буквенный код (R) и порядковый номер (например, R1, R5, R12), а также его номинальное сопротивление (например, 150 Ом, 4.7 кОм, 2 МОм).

Ответ: Резистор — это пассивный электронный компонент, предназначенный для создания электрического сопротивления в цепи с целью ограничения тока или деления напряжения. На схемах, выполненных по стандартам ГОСТ (Россия) и IEC (международный), он обозначается в виде прямоугольника. По американскому стандарту ANSI он обозначается в виде зигзагообразной линии.
