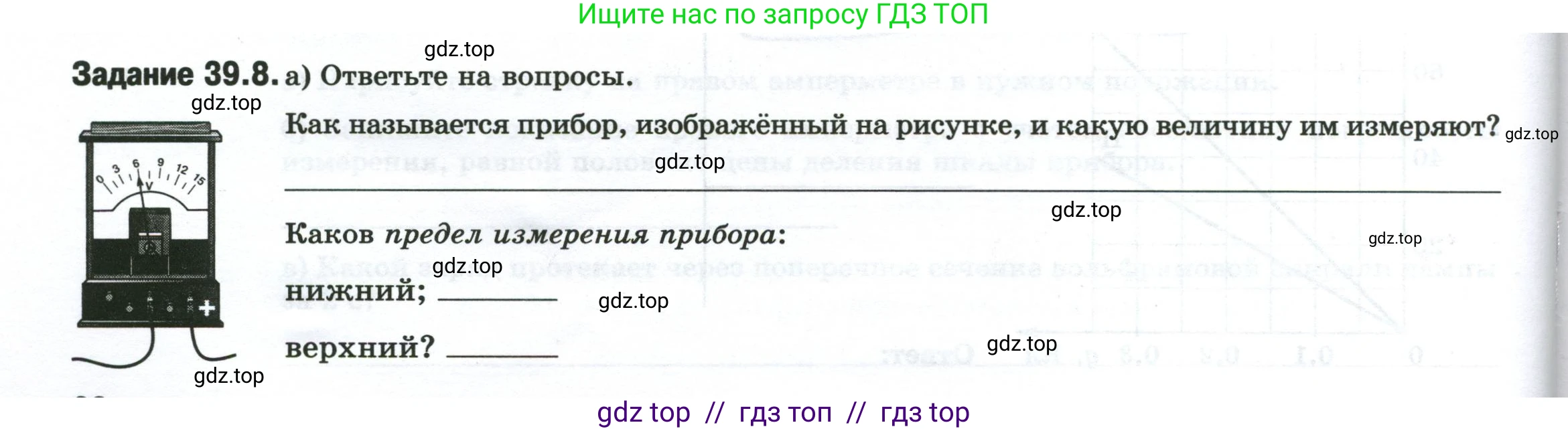

Задание 39.8. а) Ответьте на вопросы.

Как называется прибор, изображённый на рисунке, и какую величину им измеряют?

Каков предел измерения прибора:

нижний; _______

верхний? _______

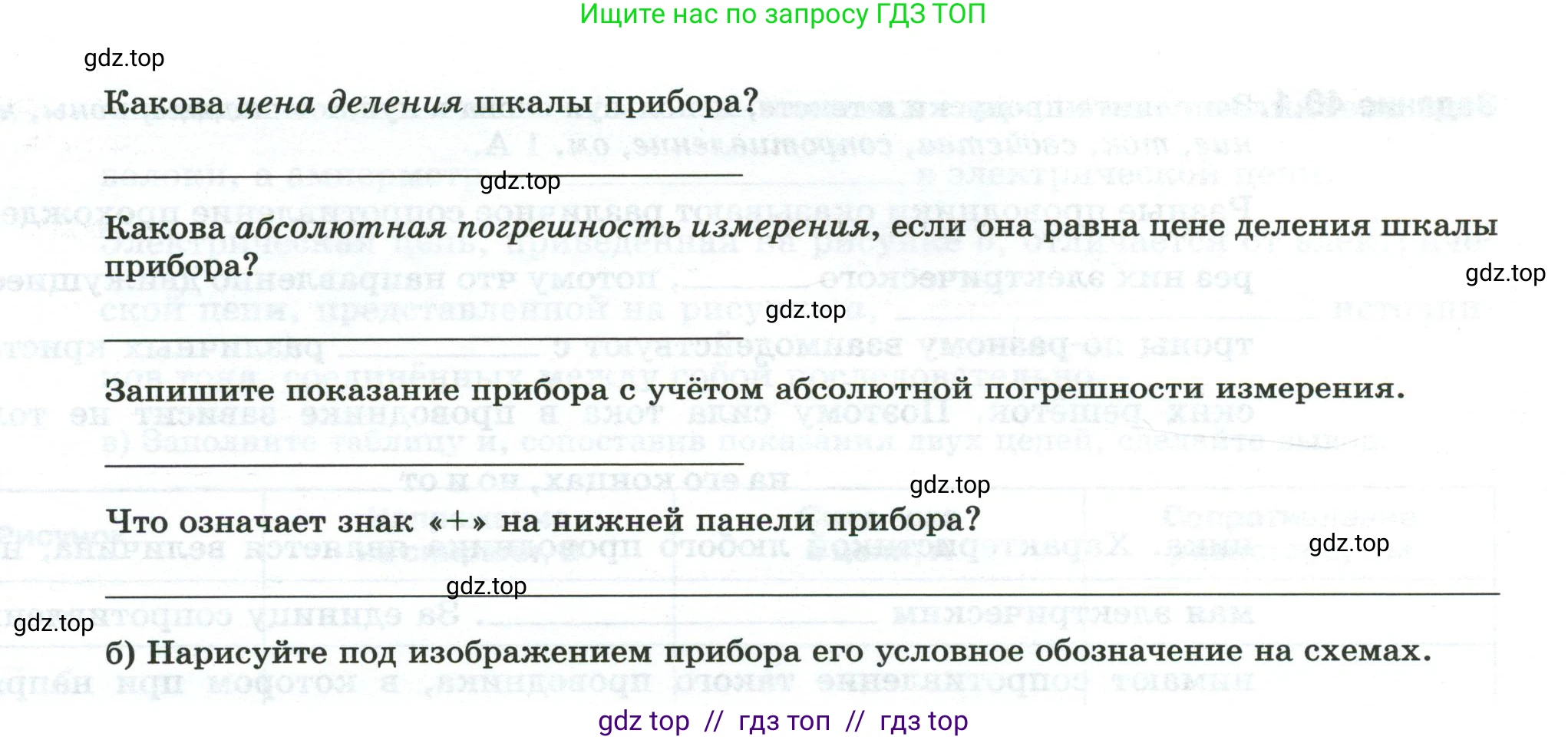

Какова цена деления шкалы прибора?

Какова абсолютная погрешность измерения, если она равна цене деления шкалы прибора?

Запишите показание прибора с учётом абсолютной погрешности измерения.

Что означает знак «+» на нижней панели прибора?

б) Нарисуйте под изображением прибора его условное обозначение на схемах.

Решение.

Как называется прибор, изображённый на рисунке, и какую величину им измеряют?

На шкале прибора указан символ «V», который обозначает Вольт — единицу измерения электрического напряжения. Прибор, предназначенный для измерения напряжения, называется вольтметром.

Ответ: Прибор называется вольтметр, он измеряет электрическое напряжение.

Каков предел измерения прибора: нижний; верхний?

Шкала прибора начинается с отметки «0», что является нижним пределом измерения. Заканчивается шкала отметкой «15», что является верхним пределом измерения. Единица измерения — вольты (В).

Ответ: нижний: 0 В; верхний: 15 В.

Какова цена деления шкалы прибора?

Решение:

Для определения цены деления шкалы ($\text{C}$) выберем два соседних оцифрованных штриха, например, 3 В и 6 В. Разность значений между ними составляет $6 \text{ В} - 3 \text{ В} = 3 \text{ В}$. Между этими штрихами находится 3 малых деления (промежутка). Цена деления вычисляется как отношение разности значений к количеству делений между ними:

$C = \frac{6 \text{ В} - 3 \text{ В}}{3} = \frac{3 \text{ В}}{3} = 1 \text{ В/дел}$

Таким образом, цена одного деления шкалы составляет 1 В.

Ответ: 1 В.

Какова абсолютная погрешность измерения, если она равна цене деления шкалы прибора?

Согласно условию задачи, абсолютная погрешность измерения $\Delta U$ равна цене деления шкалы прибора. Поскольку цена деления равна 1 В, то и абсолютная погрешность измерения составляет 1 В.

Ответ: 1 В.

Запишите показание прибора с учётом абсолютной погрешности измерения.

Стрелка прибора находится между делениями, соответствующими 7 В и 8 В, указывая точно на середину между ними. Следовательно, показание прибора составляет $U = 7.5 \text{ В}$. Абсолютная погрешность, как определено выше, равна $\Delta U = 1 \text{ В}$. Результат измерения записывается в формате $U_{изм} = (U \pm \Delta U)$.

Ответ: $(7.5 \pm 1)$ В.

Что означает знак «+» на нижней панели прибора?

Знак «+» на нижней панели прибора обозначает его положительную клемму (зажим). При включении вольтметра в цепь постоянного тока эту клемму необходимо соединять с точкой цепи, имеющей более высокий электрический потенциал (т.е. подключать к положительному полюсу источника тока).

Ответ: Знак «+» обозначает положительную клемму прибора.

б) Нарисуйте под изображением прибора его условное обозначение на схемах.

Условное графическое обозначение вольтметра на электрических принципиальных схемах представляет собой окружность, внутри которой написана заглавная латинская буква «V».

Ответ:
