Условие.

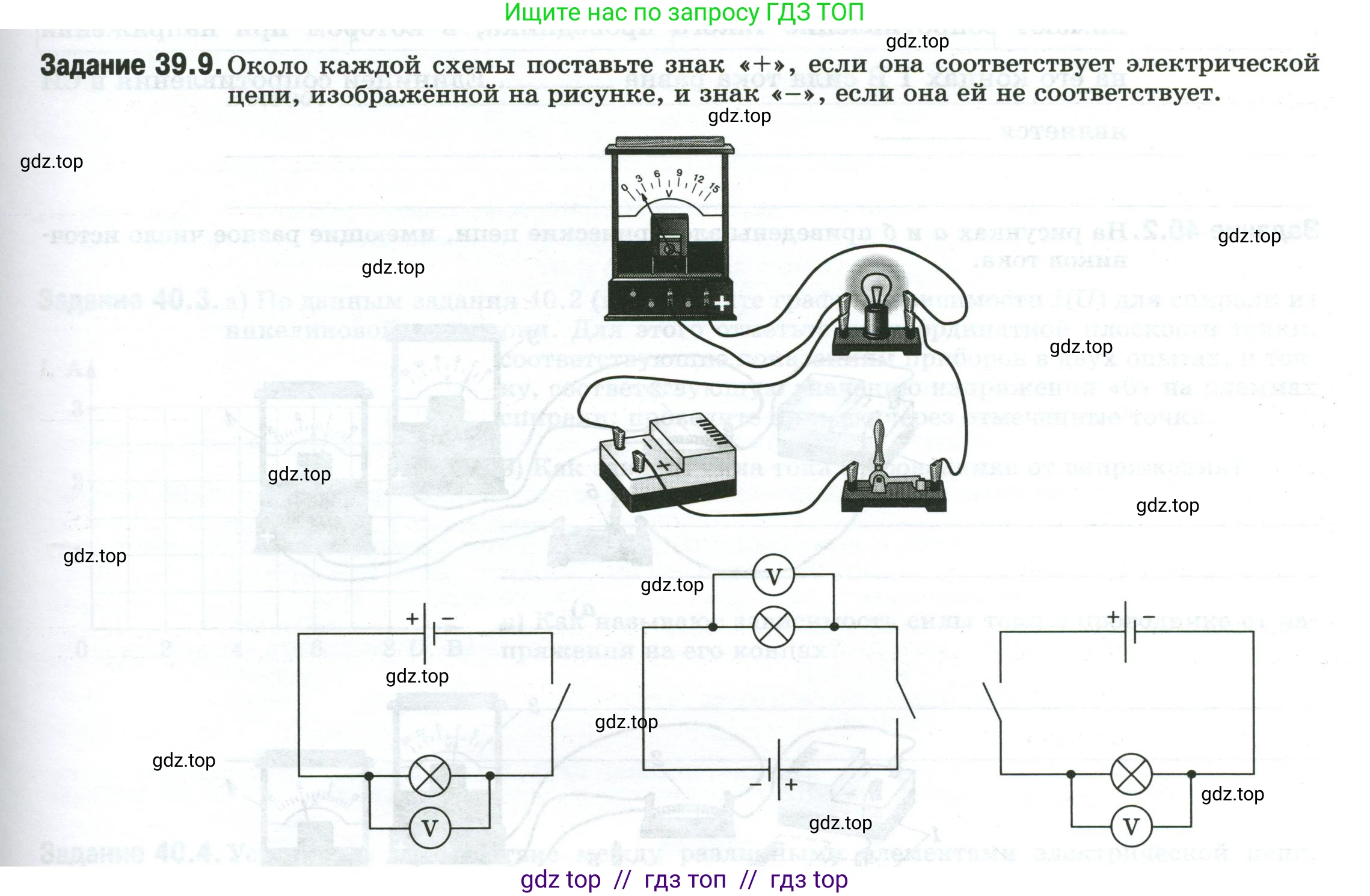

Задание 39.9. Около каждой схемы поставьте знак «+», если она соответствует электрической цепи, изображённой на рисунке, и знак «–», если она ей не соответствует.

Решение.

Чтобы определить, соответствует ли схема электрической цепи, необходимо проанализировать соединения всех элементов на исходном рисунке и сравнить их с каждой из трех предложенных схем.

На рисунке изображена электрическая цепь, которая включает в себя следующие элементы:

• Источник тока (батарея).
• Ключ (выключатель).
• Лампочка (потребитель).
• Вольтметр (измерительный прибор).

Анализ соединений на рисунке показывает:

1. Источник тока, ключ и лампочка соединены последовательно, образуя замкнутый контур. Ток от положительного полюса источника проходит через ключ, затем через лампочку и возвращается к отрицательному полюсу.
2. Вольтметр подключен параллельно лампочке. Это означает, что его клеммы подключены к точкам до и после лампочки, чтобы измерить падение напряжения на ней. Полярность подключения вольтметра также важна: его положительная клемма («+») подключена к проводу, идущему от положительного полюса источника (через ключ), а отрицательная клемма — к проводу, идущему к отрицательному полюсу источника.

Теперь сравним каждую схему с этим анализом.

Схема 1 (слева)

Эта схема показывает последовательное соединение источника тока, ключа и лампочки. Вольтметр (V) подключен параллельно лампочке. Все соединения выполнены правильно и полностью соответствуют топологии цепи на рисунке. Хотя полярность источника на схеме зеркально отражена по сравнению с рисунком, это не меняет принципиальной сути схемы. Такая схема является верным изображением данной электрической цепи.

Ответ: +

Схема 2 (в центре)

На этой схеме вольтметр (V) включен в цепь последовательно с остальными элементами. Это грубое нарушение правил подключения измерительных приборов: вольтметры всегда подключаются параллельно участку цепи, напряжение на котором нужно измерить. На исходном рисунке вольтметр подключен параллельно. Следовательно, данная схема не соответствует изображенной цепи.

Ответ: –

Схема 3 (справа)

На данной схеме источник тока, лампочка и ключ соединены последовательно, а вольтметр подключен параллельно лампочке. Это соответствует правилам и совпадает с топологией исходной цепи. Порядок следования лампочки и ключа в последовательной цепи не имеет значения для работы цепи, поэтому то, что они поменялись местами по сравнению с рисунком, не делает схему неверной. Полярность источника тока на схеме совпадает с указанной на рисунке. Эта схема также является правильным представлением физической цепи.

Ответ: +
