Условие.

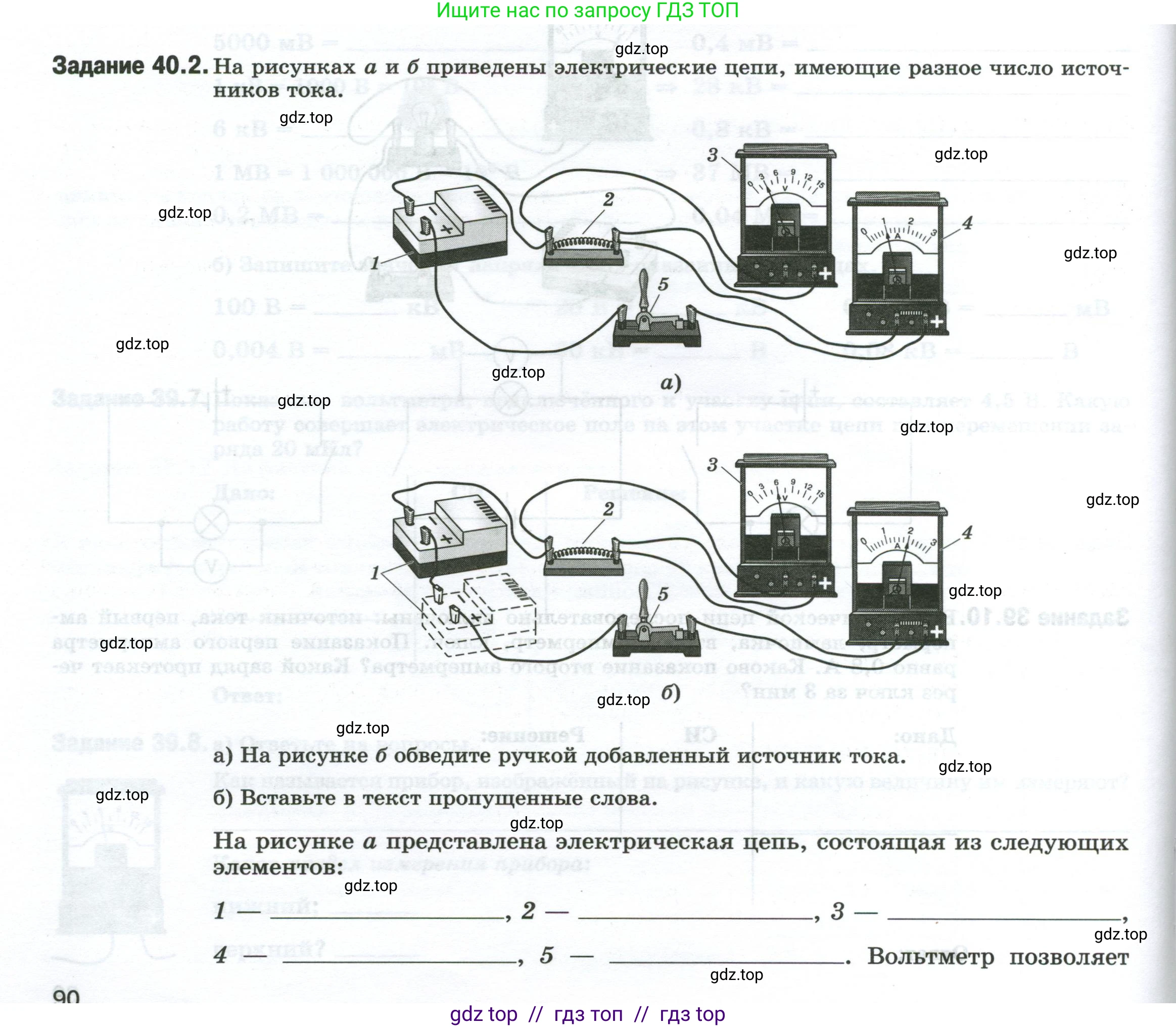

Задание 40.2. На рисунках а и б приведены электрические цепи, имеющие разное число источников тока.

а) На рисунке б обведите ручкой добавленный источник тока.

б) Вставьте в текст пропущенные слова.

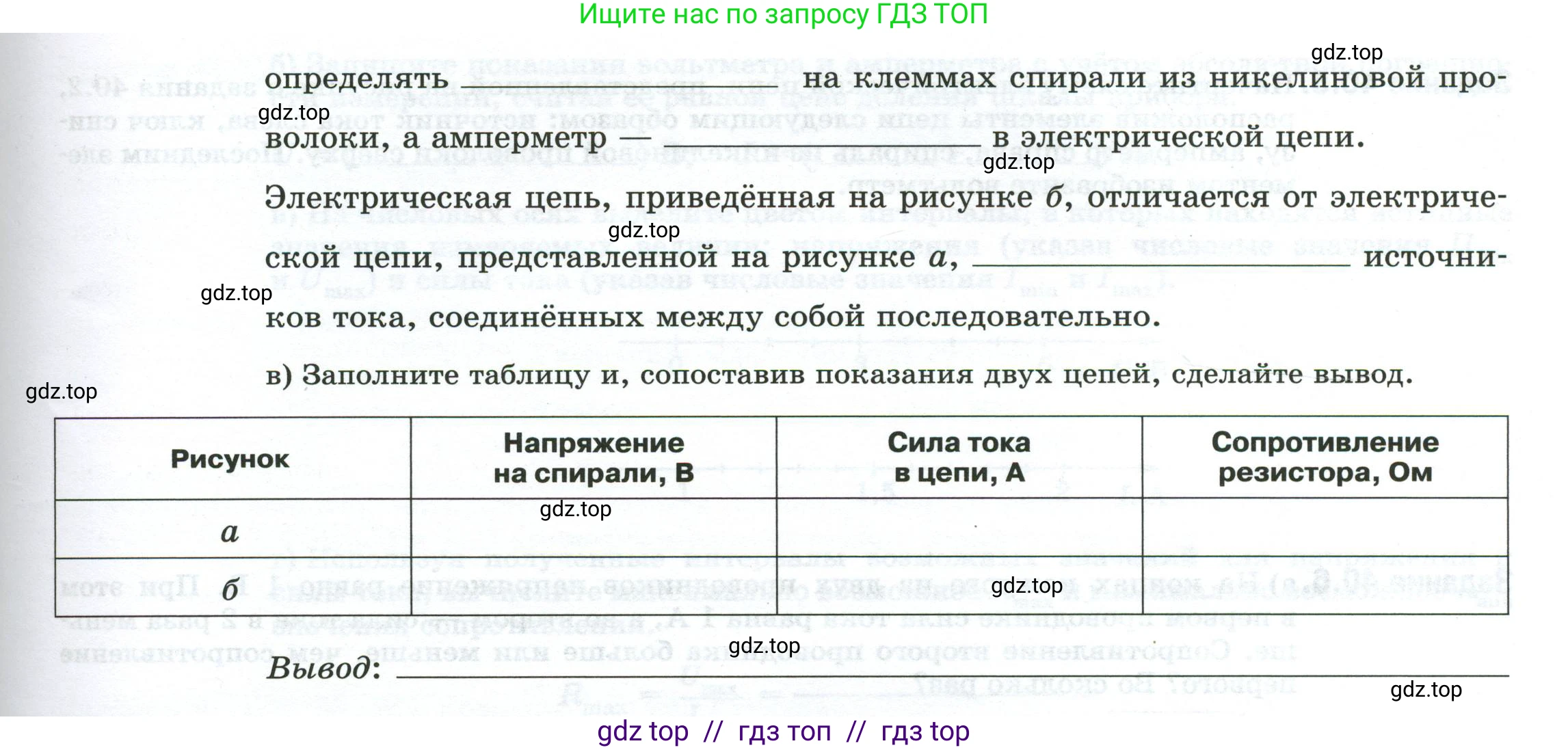

На рисунке а представлена электрическая цепь, состоящая из следующих элементов: 1 — _______, 2 — _______, 3 — _______, 4 — _______, 5 — _______. Вольтметр позволяет определять _______ на клеммах спирали из никелиновой проволоки, а амперметр — _______ в электрической цепи.

Электрическая цепь, приведённая на рисунке б, отличается от электрической цепи, представленной на рисунке а, _______ источников тока, соединённых между собой последовательно.

в) Заполните таблицу и, сопоставив показания двух цепей, сделайте вывод.

Рисунок	Напряжение на спирали, В	Сила тока в цепи, А	Сопротивление резистора, Ом
а
б

Вывод: _______

Решение.

а) На рисунке б добавлен ещё один источник тока, который соединён последовательно с первым. Он изображён пунктирной линией.

Ответ: Добавленный источник тока на рисунке б — это элемент, показанный пунктиром и соединённый последовательно с уже существующим источником.

б) На рисунке а представлена электрическая цепь, состоящая из следующих элементов:
1 — источник тока, 2 — резистор (спираль), 3 — вольтметр, 4 — амперметр, 5 — ключ. Вольтметр позволяет определять напряжение на клеммах спирали из никелиновой проволоки, а амперметр — силу тока в электрической цепи.
Электрическая цепь, приведённая на рисунке б, отличается от электрической цепи, представленной на рисунке а, количеством источников тока, соединённых между собой последовательно.

Ответ: 1 - источник тока, 2 - резистор (спираль), 3 - вольтметр, 4 - амперметр, 5 - ключ; напряжение; силу тока; количеством.

в) Для заполнения таблицы определим показания приборов и рассчитаем сопротивление.

Дано:

Для рисунка а:
Напряжение $U_а = 2.4$ В
Сила тока $I_а = 0.6$ А

Для рисунка б:
Напряжение $U_б = 4.8$ В
Сила тока $I_б = 1.2$ А

Найти:

$R_а$ — ?, $R_б$ — ?

Решение:

Сопротивление резистора найдём по закону Ома для участка цепи: $R = \frac{U}{I}$.

Для цепи на рисунке а:
$R_а = \frac{U_а}{I_а} = \frac{2.4 \text{ В}}{0.6 \text{ А}} = 4$ Ом

Для цепи на рисунке б:
$R_б = \frac{U_б}{I_б} = \frac{4.8 \text{ В}}{1.2 \text{ А}} = 4$ Ом

Заполним таблицу:

Рисунок	Напряжение на спирали, В	Сила тока в цепи, А	Сопротивление резистора, Ом
а	2.4	0.6	4
б	4.8	1.2	4

Вывод:

Сопротивление резистора (никелиновой спирали) не зависит от силы тока и напряжения и остаётся постоянным ($R \approx 4$ Ом). При увеличении напряжения на концах проводника в 2 раза (с 2.4 В до 4.8 В), сила тока в нём также увеличивается в 2 раза (с 0.6 А до 1.2 А). Это подтверждает закон Ома для участка цепи: сила тока в проводнике прямо пропорциональна напряжению на его концах.

Ответ: Таблица заполнена, вывод сделан на основе расчётов.
