Номер 40.5, страница 92 - гдз по физике 8 класс рабочая тетрадь Ханнанова

Электрические явления - номер 40.5, страница 92.

Условие.

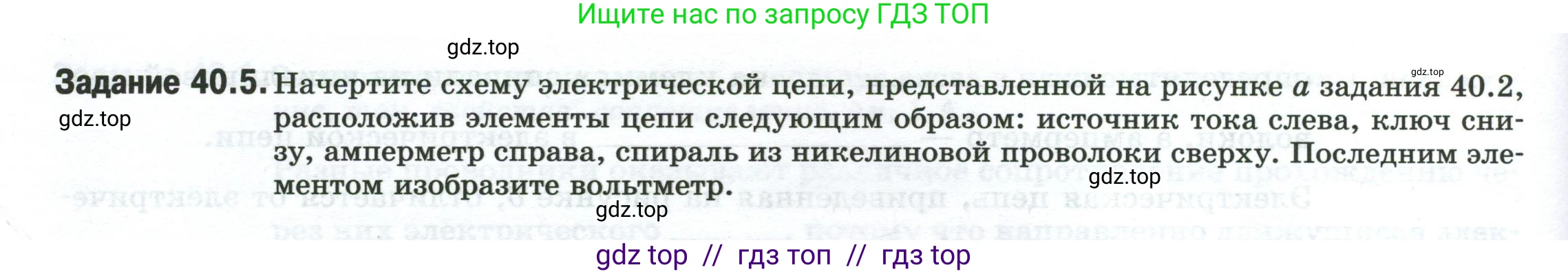

Задание 40.5. Начертите схему электрической цепи, представленной на рисунке a задания 40.2, расположив элементы цепи следующим образом: источник тока слева, ключ снизу, амперметр справа, спираль из никелиновой проволоки сверху. Последним элементом изобразите вольтметр.

Решение.

Решение

Для построения схемы электрической цепи необходимо следовать указаниям в задаче и использовать стандартные условные обозначения для каждого элемента.

1. Сначала собираем основную цепь, состоящую из последовательно соединенных элементов: источника тока, спирали из никелиновой проволоки (которая в схеме обозначается как резистор), амперметра и ключа. Последовательное соединение означает, что через все эти элементы будет протекать один и тот же ток.

2. Располагаем элементы в соответствии с заданными позициями:

• Источник тока — слева.
• Спираль (резистор) — сверху.
• Амперметр — справа. Он включается в разрыв цепи для измерения силы тока.
• Ключ — снизу. Он служит для замыкания и размыкания цепи.

3. Последним элементом добавляем вольтметр. Вольтметр измеряет напряжение (разность потенциалов) между двумя точками. Чтобы измерить напряжение на спирали, вольтметр необходимо подключить параллельно ей. Это означает, что клеммы вольтметра подсоединяются к точкам цепи до и после спирали.

Направление тока в цепи принято от положительного полюса источника к отрицательному.

Ответ:

Схема электрической цепи, соответствующая условиям задачи, выглядит следующим образом:
