Номер 40.4, страница 91 - гдз по физике 8 класс рабочая тетрадь Ханнанова

Электрические явления - номер 40.4, страница 91.

Условие.

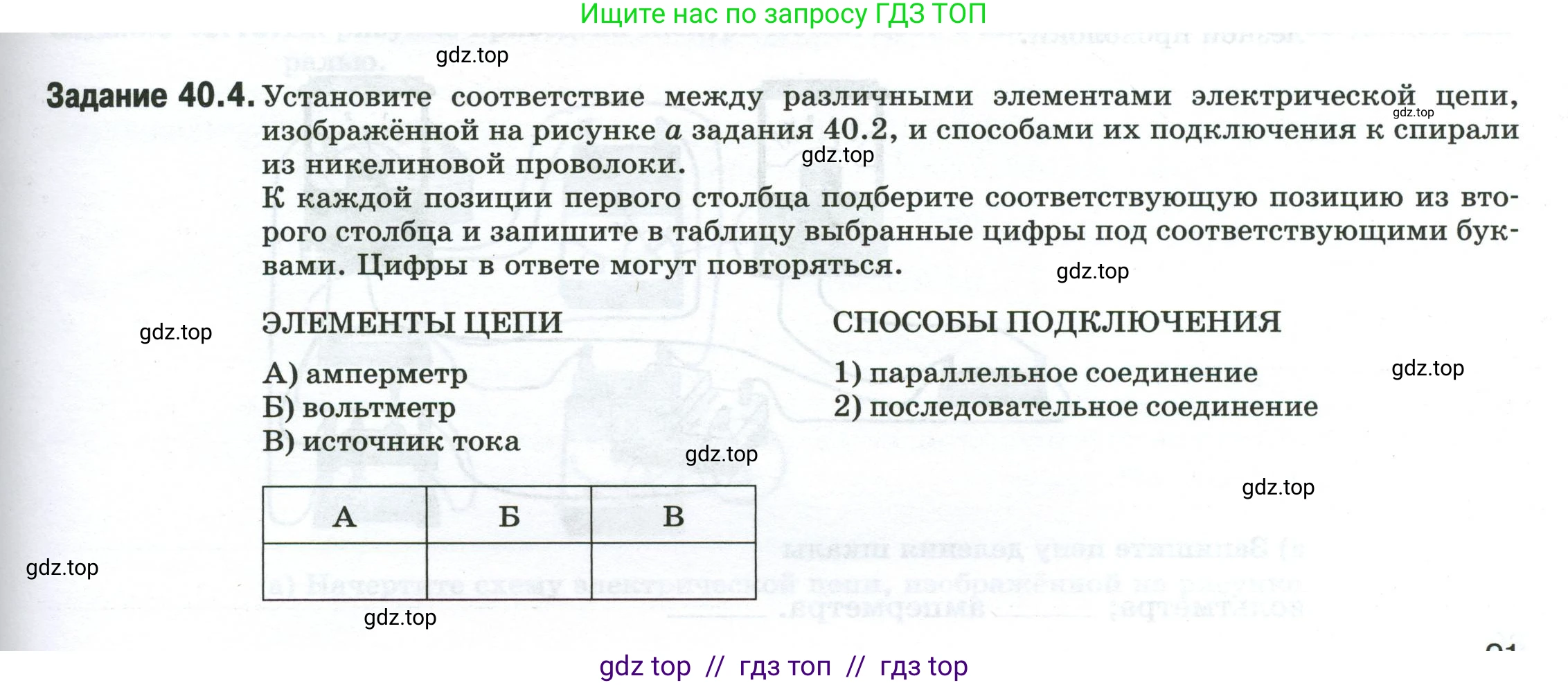

Задание 40.4. Установите соответствие между различными элементами электрической цепи, изображённой на рисунке а задания 40.2, и способами их подключения к спирали из никелиновой проволоки.

К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами. Цифры в ответе могут повторяться.

ЭЛЕМЕНТЫ ЦЕПИ

А) амперметр

Б) вольтметр

В) источник тока

СПОСОБЫ ПОДКЛЮЧЕНИЯ

1) параллельное соединение

2) последовательное соединение

А	Б	В

Решение.

Решение

Для того чтобы установить соответствие, необходимо знать основные правила подключения электрических приборов и элементов цепи.

А) амперметр

Амперметр — это прибор для измерения силы тока в цепи. Сила тока одинакова на всех участках последовательно соединенных проводников. Поэтому для измерения силы тока, проходящего через спираль, амперметр необходимо включить в цепь последовательно с этой спиралью. Внутреннее сопротивление амперметра должно быть очень малым, чтобы он не влиял на общую силу тока в цепи.

Ответ: 2

Б) вольтметр

Вольтметр — это прибор для измерения напряжения (разности потенциалов) на участке цепи. Напряжение измеряется между двумя точками. Чтобы измерить напряжение на спирали, вольтметр нужно подключить к её концам, то есть параллельно спирали. Внутреннее сопротивление вольтметра должно быть очень большим, чтобы ток, проходящий через сам вольтметр, был пренебрежимо мал и не влиял на измеряемое напряжение.

Ответ: 1

В) источник тока

Источник тока (например, батарея или аккумулятор) создаёт электрический ток в цепи. Он является частью основного контура цепи, по которому течёт ток к нагрузке (в данном случае, к спирали). Поэтому источник тока подключается последовательно с нагрузкой и другими элементами основного контура.

Ответ: 2
