Номер 1, страница 146 - гдз по физике 8 класс рабочая тетрадь Ханнанова

Тренировочный тест № 7 «Соединение проводников. Работа и мощность тока» - номер 1, страница 146.

Условие.

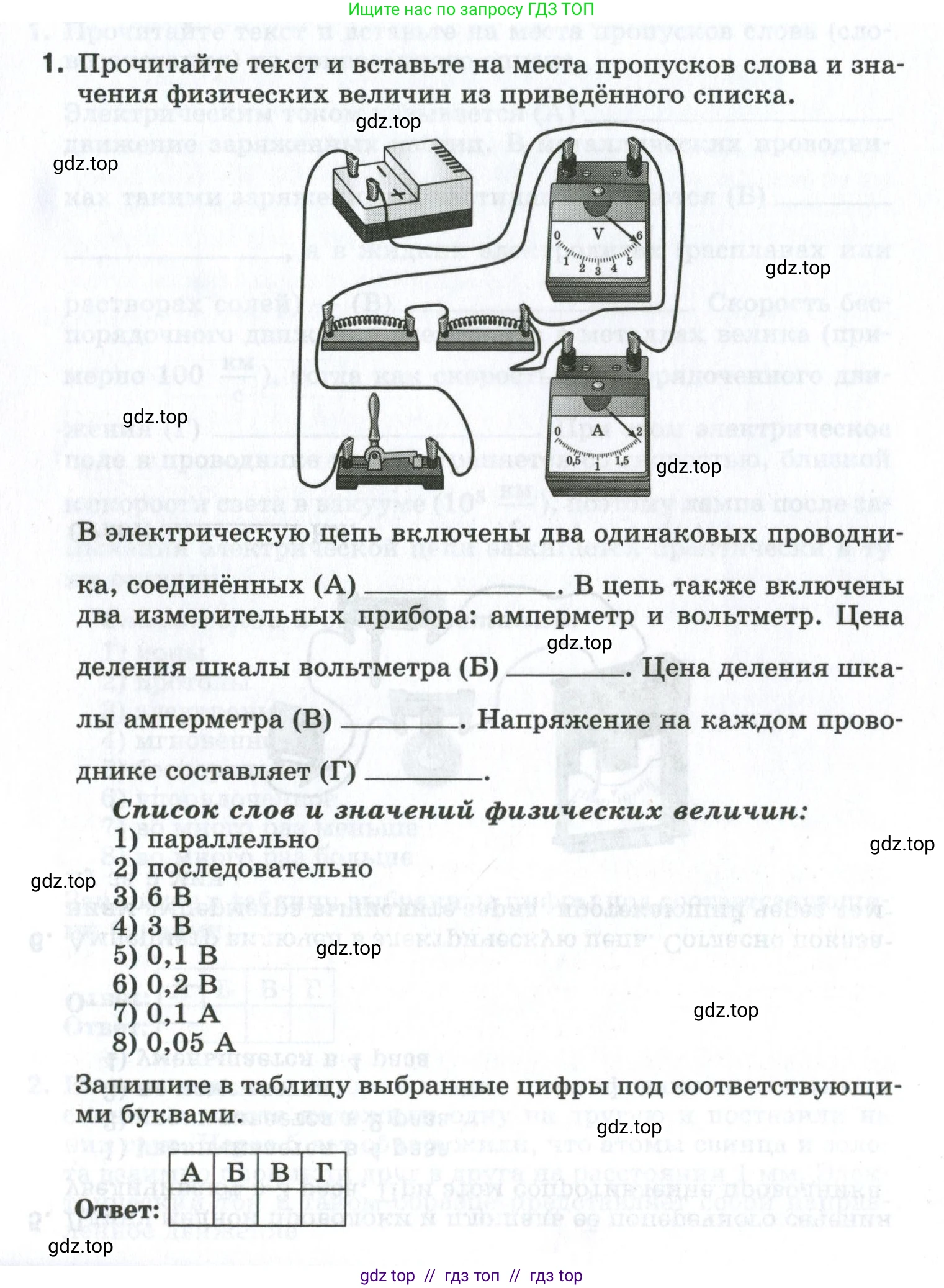

1. Прочитайте текст и вставьте на места пропусков слова и значения физических величин из приведённого списка.

В электрическую цепь включены два одинаковых проводника, соединённых (А) _____. В цепь также включены два измерительных прибора: амперметр и вольтметр. Цена деления шкалы вольтметра (Б) _____. Цена деления шкалы амперметра (В) _____. Напряжение на каждом проводнике составляет (Г) _____.

Список слов и значений физических величин:

1) параллельно

2) последовательно

3) 6 В

4) 3 В

5) 0,1 В

6) 0,2 В

7) 0,1 А

8) 0,05 А

Запишите в таблицу выбранные цифры под соответствующими буквами.

Ответ:

А	Б	В	Г

Решение.

Решение

(А) На схеме видно, что два проводника (резистора) включены в цепь один за другим, без разветвлений между ними. Такой способ соединения элементов электрической цепи называется последовательным. В списке вариантов ответа этому соответствует пункт 2.

Ответ: 2.

(Б) Цена деления шкалы измерительного прибора — это значение, соответствующее одному наименьшему делению шкалы. Чтобы определить цену деления вольтметра, выберем два соседних подписанных штриха, например, 0 В и 1 В. Разность значений между ними составляет $1 \text{ В} - 0 \text{ В} = 1 \text{ В}$. Посчитаем количество малых делений (промежутков) между этими штрихами, их 5. Разделим разность значений на количество делений: $ЦД_V = \frac{1 \text{ В}}{5} = 0,2 \text{ В}$. В списке вариантов ответа этому соответствует пункт 6.

Ответ: 6.

(В) Аналогично определим цену деления амперметра. Выберем два соседних подписанных штриха, например, 0 А и 0,5 А. Разность значений составляет $0,5 \text{ А} - 0 \text{ А} = 0,5 \text{ А}$. Количество малых делений между ними равно 10. Разделим разность значений на количество делений: $ЦД_A = \frac{0,5 \text{ А}}{10} = 0,05 \text{ А}$. В списке вариантов ответа этому соответствует пункт 8.

Ответ: 8.

(Г) Вольтметр измеряет общее напряжение на двух последовательно соединенных проводниках. Его стрелка указывает на отметку 6 В, следовательно, общее напряжение $U_{общ} = 6 \text{ В}$. По условию, проводники одинаковые, что означает равенство их сопротивлений ($R_1 = R_2$). При последовательном соединении сила тока, протекающего через каждый проводник, одинакова ($I_1 = I_2 = I$). По закону Ома для участка цепи, напряжение на каждом проводнике $U = I \cdot R$. Поскольку и сила тока, и сопротивление для обоих проводников одинаковы, то и напряжения на них будут равны: $U_1 = U_2$. Общее напряжение при последовательном соединении равно сумме напряжений на его участках: $U_{общ} = U_1 + U_2$. Так как $U_1 = U_2$, то $U_{общ} = 2 \cdot U_1$. Отсюда напряжение на каждом проводнике равно: $U_1 = \frac{U_{общ}}{2} = \frac{6 \text{ В}}{2} = 3 \text{ В}$. В списке вариантов ответа этому соответствует пункт 4.

Ответ: 4.

Заполним таблицу в соответствии с найденными значениями:

А	Б	В	Г
2	6	8	4
