Электроизмерительные приборы (с. 147)
Условие. Электроизмерительные приборы (с. 147)

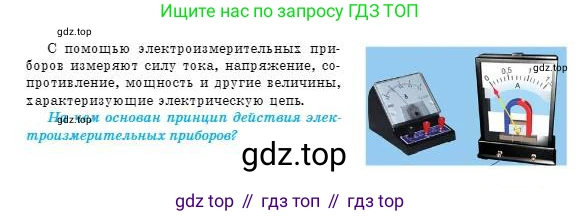

скриншот условия
Физика, 8 класс Учебник, авторы: Кронгарт Борис Аркадьевич, Насохова Шолпан Бабиевна, издательство Мектеп, Алматы, 2018, страница 147, Условие

С помощью электроизмерительных приборов измеряют силу тока, напряжение, сопротивление, мощность и другие величины, характеризующие электрическую цепь.

На чем основан принцип действия электроизмерительных приборов?

Решение. Электроизмерительные приборы (с. 147)

Принцип действия электроизмерительных приборов, таких как амперметры и вольтметры магнитоэлектрической системы (показанные на изображении), основан на магнитном действии электрического тока.

В основе конструкции такого прибора лежит взаимодействие магнитного поля постоянного магнита и магнитного поля, создаваемого током, который протекает через подвижную катушку (рамку).

Процесс измерения происходит следующим образом:

  1. Измеряемый ток $I$ пропускается через легкую катушку, на которую намотан тонкий провод. Эта катушка может свободно вращаться на оси.
  2. Катушка с током помещается в сильное магнитное поле, которое создает постоянный подковообразный магнит.
  3. Согласно закону Ампера, на стороны рамки, по которым течет ток, со стороны магнитного поля начинает действовать сила. Эти силы создают вращающий момент $M$, который стремится повернуть катушку. Величина этого момента прямо пропорциональна силе тока в катушке: $M \propto I$.
  4. Вращению катушки противодействует спиральная пружина, которая создает упругий момент, пропорциональный углу поворота.
  5. Катушка со стрелкой поворачивается до тех пор, пока вращающий момент от силы Ампера не уравновесится упругим моментом пружины.
  6. Поскольку вращающий момент пропорционален силе тока, угол отклонения стрелки также оказывается прямо пропорционален силе измеряемого тока.
  7. Шкала прибора градуируется в соответствующих единицах (амперах для амперметра или вольтах для вольтметра), что позволяет по положению стрелки определить значение измеряемой величины.

Ответ: Принцип действия электроизмерительных приборов основан на силовом действии магнитного поля на проводник с током. Подвижная катушка с измеряемым током поворачивается в поле постоянного магнита на угол, пропорциональный силе этого тока.
