Глава 2. Электрические явления. §38. Электрическое сопротивление проводника. Закон Ома для участка цепи. Упражнение 30 - номер 4, страница 140.
№3
№4 (с. 140)
Условие. №4 (с. 140)

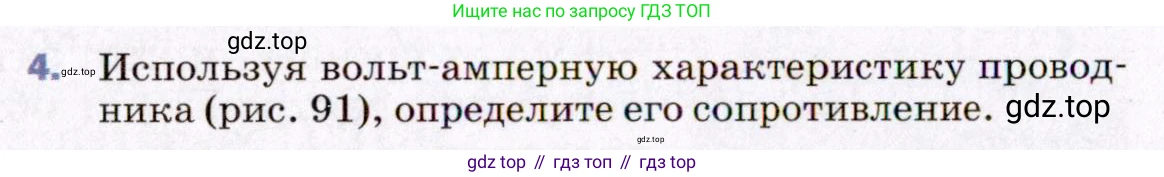

4. Используя вольт-амперную характеристику проводника (рис. 91), определите его сопротивление.
Рис. 91
Решение. №4 (с. 140)
Решение 2. №4 (с. 140)
Дано:
Вольт-амперная характеристика проводника (рис. 91). Из графика выберем произвольную точку для определения соответствующих значений силы тока и напряжения. Например, при напряжении $U = 10 \text{ В}$ сила тока в проводнике составляет $I = 2,5 \text{ А}$.
Данные представлены в системе СИ, перевод не требуется.
Найти:
Сопротивление проводника $R$.
Решение:
Согласно закону Ома для участка цепи, сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению:
$I = \frac{U}{R}$
Из этой формулы выразим сопротивление $R$:
$R = \frac{U}{I}$
Так как вольт-амперная характеристика представляет собой прямую линию, проходящую через начало координат, сопротивление проводника постоянно. Для его нахождения можно взять любую точку на графике. Возьмем точку, в которой напряжение $U = 10 \text{ В}$, а соответствующая сила тока $I = 2,5 \text{ А}$.
Подставим эти значения в формулу для сопротивления:
$R = \frac{10 \text{ В}}{2,5 \text{ А}} = 4 \text{ Ом}$
Для проверки можно взять другую точку на графике. Например, при напряжении $U = 4 \text{ В}$ сила тока составляет $I = 1 \text{ А}$.
$R = \frac{4 \text{ В}}{1 \text{ А}} = 4 \text{ Ом}$
Результаты совпадают, следовательно, сопротивление определено верно.
Ответ: сопротивление проводника равно $4 \text{ Ом}$.
