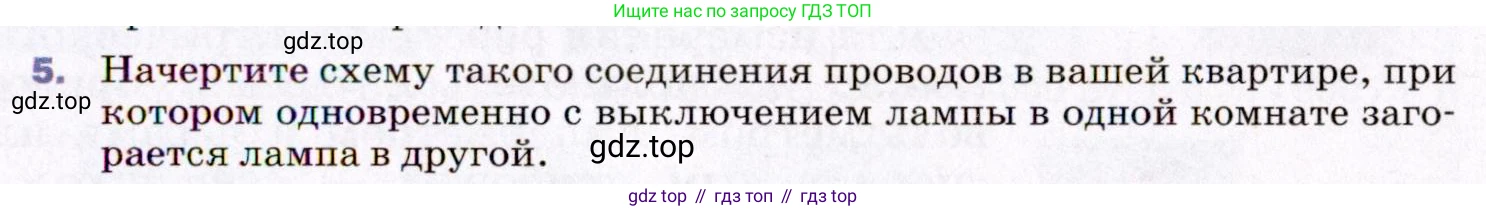

5. Начертите схему такого соединения проводов в вашей квартире, при котором одновременно с выключением лампы в одной комнате загорается лампа в другой.

5. Решение:

Для реализации такой схемы управления светом, при которой выключение одной лампы приводит к включению другой, необходимо использовать не обычный, а перекидной выключатель (также известный как проходной выключатель или выключатель на два направления). Этот тип выключателя имеет один входной контакт (общий) и два выходных.

Принцип работы схемы следующий:

• Фазовый провод от источника питания (электрощитка) подключается к общему (входному) контакту перекидного выключателя.
• Первый выходной контакт выключателя соединяется с лампой в первой комнате (Л1).
• Второй выходной контакт выключателя соединяется с лампой во второй комнате (Л2).
• Вторые контакты обеих ламп (Л1 и Л2) подключаются к нулевому проводу.

Таким образом, при переключении выключателя общий контакт замыкается поочередно с одним из двух выходных контактов. В одном положении выключателя ток будет течь через лампу Л1, и она будет гореть, в то время как цепь лампы Л2 будет разомкнута. При переключении в другое положение цепь лампы Л1 размыкается (она гаснет), а цепь лампы Л2 замыкается (она загорается).

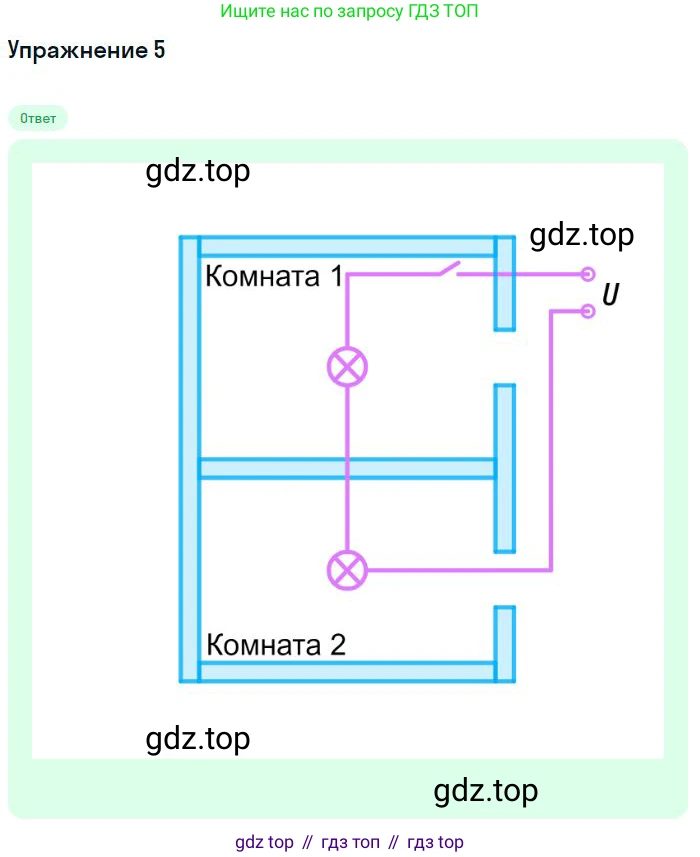

Ниже представлена принципиальная электрическая схема такого соединения:

Ответ:

Для выполнения условия задачи необходимо использовать перекидной выключатель, подключив к его общему контакту фазовый провод, а к двум выходным контактам — по одной лампе (каждая в своей комнате). Вторые контакты ламп подключаются к нулевому проводу. Схема такого подключения приведена на рисунке выше.
