Глава 7. Электрический ток. Параграф 54. Сопротивление проводника. Закон Ома для участка цепи. Задание 51 - номер 4, страница 222.

Условие.

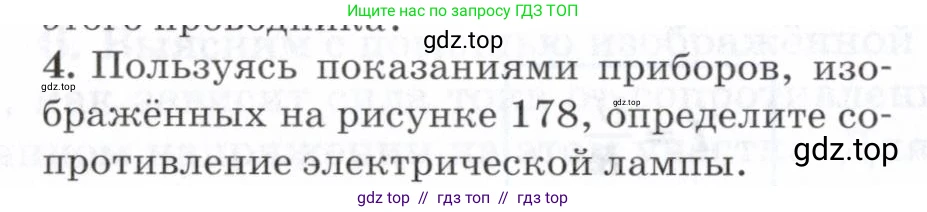

4. Пользуясь показаниями приборов, изображённых на рисунке 178, определите сопротивление электрической лампы.

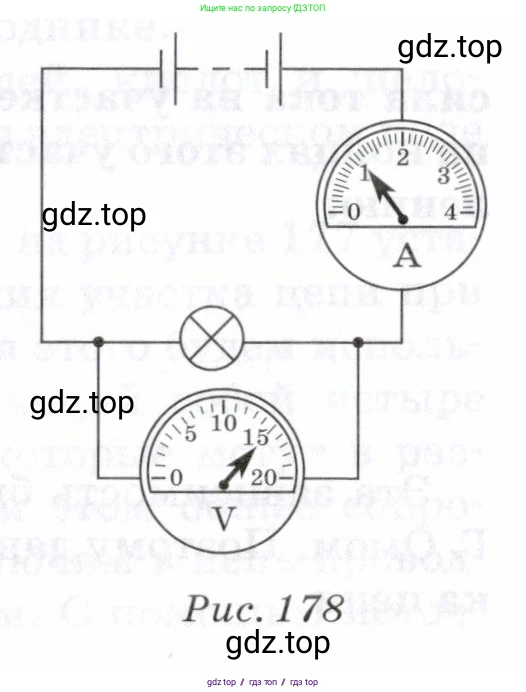

Рис. 178

Решение.

Дано:

Напряжение на лампе, измеренное вольтметром: $\text{U}$

Сила тока в цепи, измеренная амперметром: $\text{I}$

Найти:

Сопротивление электрической лампы $\text{R}$

Решение:

Для определения сопротивления электрической лампы воспользуемся показаниями амперметра и вольтметра, а затем применим закон Ома для участка цепи.

1. Снимем показания с приборов.

Амперметр включен в цепь последовательно. Определим цену деления его шкалы. Возьмем два соседних оцифрованных штриха, например, 0 и 2. Разность между ними равна 2 А. Число делений между ними — 10. Цена деления амперметра $Ц_А$ равна:

$Ц_А = \frac{2 \text{ А} - 0 \text{ А}}{10} = 0,2$ А/дел.

Стрелка амперметра указывает на 5-е деление. Следовательно, сила тока в цепи:

$I = 5 \cdot 0,2 \text{ А} = 1$ А.

Вольтметр подключен к лампе параллельно. Определим цену деления его шкалы. Возьмем два соседних оцифрованных штриха, например, 0 и 5. Разность между ними равна 5 В. Число делений между ними — 10. Цена деления вольтметра $Ц_В$ равна:

$Ц_В = \frac{5 \text{ В} - 0 \text{ В}}{10} = 0,5$ В/дел.

Стрелка вольтметра указывает на деление, соответствующее 18 В (это 6-е деление после отметки 15 В, т.е. $15 \text{ В} + 6 \cdot 0,5 \text{ В} = 18 \text{ В}$). Следовательно, напряжение на лампе:

$U = 18$ В.

2. Рассчитаем сопротивление лампы.

Согласно закону Ома для участка цепи, сопротивление $\text{R}$ вычисляется по формуле:

$R = \frac{U}{I}$

Подставим значения, полученные с приборов:

$R = \frac{18 \text{ В}}{1 \text{ А}} = 18$ Ом.

Ответ: сопротивление электрической лампы равно 18 Ом.
