Глава 7. Построение изображений в зеркалах и линзах. Параграф 38. Линзы. Задания и упражнения - номер 3, страница 199.

Условие.

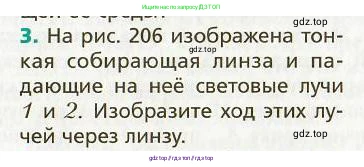

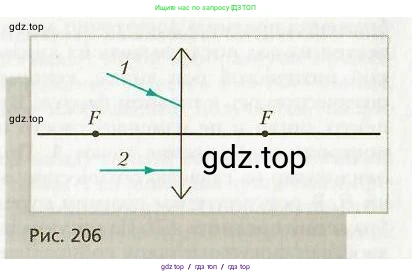

3. На рис. 206 изображена тонкая собирающая линза и падающие на неё световые лучи 1 и 2. Изобразите ход этих лучей через линзу.

Рис. 206

Решение.

Решение

Для построения хода световых лучей после их прохождения через тонкую собирающую линзу воспользуемся стандартными правилами построения.

Луч 1

Этот луч падает на линзу под произвольным углом к главной оптической оси. Для построения его дальнейшего хода необходимо использовать вспомогательные построения:

1. Через оптический центр линзы (точку пересечения главной оптической оси с линзой) проводим побочную оптическую ось, которая параллельна падающему лучу 1.

2. Через задний главный фокус линзы F (тот, что находится справа) проводим фокальную плоскость — прямую, перпендикулярную главной оптической оси.

3. Находим точку пересечения побочной оптической оси и фокальной плоскости. Эта точка является побочным фокусом F' для всех лучей, падающих параллельно лучу 1.

4. После преломления в линзе луч 1 изменит свое направление и пройдет через найденный побочный фокус F'.

Ответ: Луч 1 после преломления в линзе пройдет через побочный фокус, который находится в точке пересечения фокальной плоскости и побочной оптической оси, параллельной падающему лучу 1.

Луч 2

Этот луч падает на линзу параллельно главной оптической оси. По определению, пучок лучей, параллельных главной оптической оси, после преломления в собирающей линзе собирается в ее главном фокусе.

Следовательно, для построения хода этого луча достаточно соединить точку его падения на линзу с задним главным фокусом F.

Ответ: Луч 2 после преломления в линзе пройдет через ее задний главный фокус F.
