Номер 6, страница 199 - гдз по физике 9 класс учебник Хижнякова, Синявина

Глава 7. Построение изображений в зеркалах и линзах. Параграф 38. Линзы. Задания и упражнения - номер 6, страница 199.

Условие.

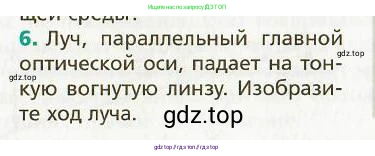

6. Луч, параллельный главной оптической оси, падает на тонкую вогнутую линзу. Изобразите ход луча.

Решение.

Решение

Вогнутая линза является рассеивающей. Это означает, что она отклоняет параллельные лучи света от главной оптической оси. Согласно правилу построения лучей в рассеивающей линзе, луч, падающий на линзу параллельно главной оптической оси, после преломления в линзе пойдет так, что его продолжение, если его провести в обратную сторону, пройдет через передний (мнимый) фокус линзы F.

Построение хода луча выполняется следующим образом:
1. Чертится главная оптическая ось (горизонтальная линия) и перпендикулярно ей — тонкая вогнутая линза. Условное обозначение рассеивающей линзы — вертикальный отрезок со стрелками, направленными к центру оси (как бы "вогнутыми").
2. На главной оптической оси по обе стороны от линзы отмечаются ее фокусы: F — передний фокус (со стороны падения луча) и F' — задний фокус.
3. Чертится падающий луч, который идет параллельно главной оптической оси до пересечения с плоскостью линзы.
4. Из точки пересечения падающего луча с линзой проводится преломленный луч. Этот луч направлен в сторону от главной оптической оси так, как будто он исходит из переднего фокуса F. Для этого нужно соединить прямой линией передний фокус F с точкой падения луча на линзу. Преломленный луч будет лежать на продолжении этой линии за линзой.

В результате луч света после прохождения через вогнутую линзу рассеивается, то есть отклоняется от главной оптической оси.

Ответ: Луч, параллельный главной оптической оси, после прохождения через тонкую вогнутую линзу преломляется и идет таким образом, что его продолжение, проведенное в обратном направлении, проходит через мнимый фокус линзы, расположенный со стороны падения света.
