Глава 3. Световые явления. Электромагнитные волны. Самостоятельные работы. СР-45. Изображения, даваемые линзой. Вариант 2 - номер 3, страница 62.

Условие.

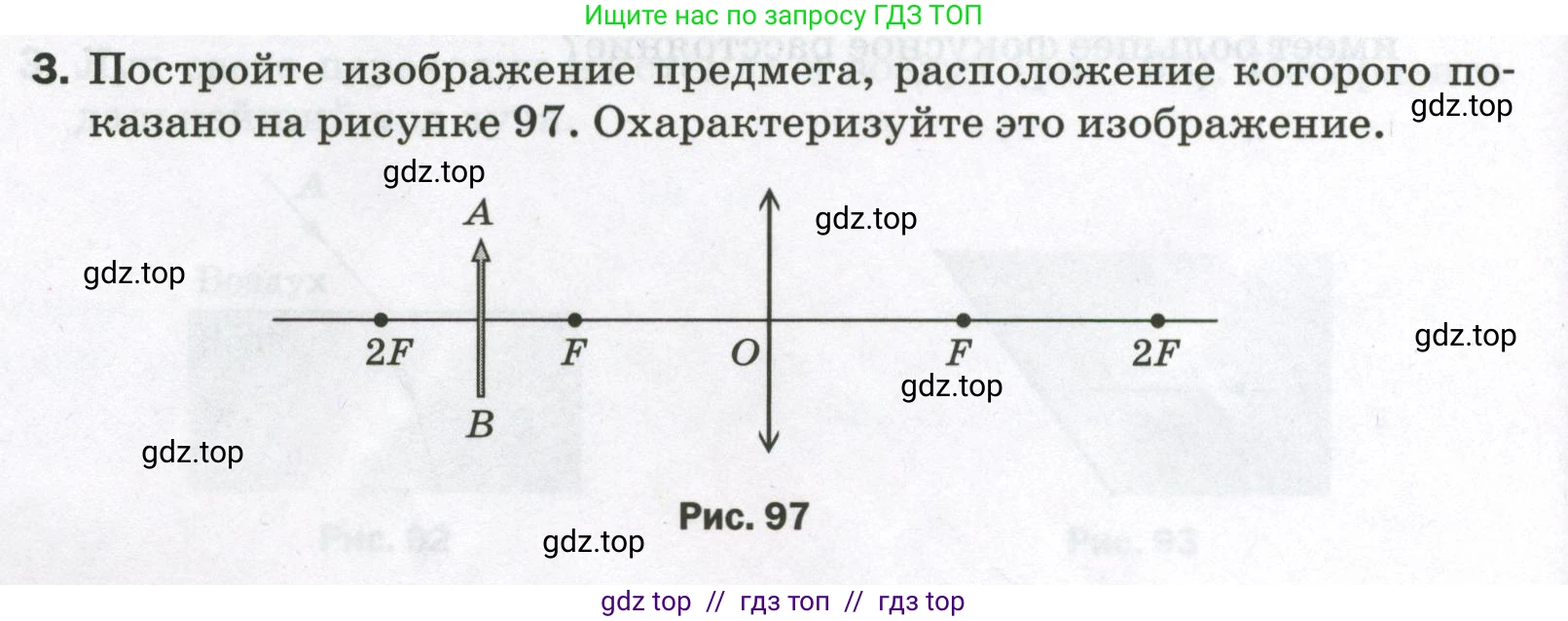

3. Постройте изображение предмета, расположение которого показано на рисунке 97. Охарактеризуйте это изображение.

Рис. 97

Решение.

Построение изображения

Для построения изображения предмета AB, расположенного между фокусом F и двойным фокусом 2F собирающей линзы, необходимо провести как минимум два луча из верхней точки предмета (точки A).

1. Проведем луч из точки A параллельно главной оптической оси до линзы. После преломления в линзе этот луч пройдет через ее задний главный фокус F.

2. Проведем второй луч из точки A через оптический центр линзы O. Этот луч проходит через линзу, не преломляясь.

Точка A', где эти два преломленных луча пересекутся, и будет действительным изображением точки A. Так как предмет AB перпендикулярен главной оптической оси, то его изображение A'B' также будет перпендикулярно ей. Для нахождения точки B' достаточно опустить перпендикуляр из точки A' на главную оптическую ось. Соединив точки A' и B', получим изображение предмета.

В результате построения видно, что изображение предмета A'B' находится за двойным фокусным расстоянием (2F) с другой стороны линзы.

Ответ: Построение изображения выполнено с помощью двух лучей, выходящих из точки A: один параллельно главной оптической оси, преломляющийся через фокус, и второй, проходящий через оптический центр без преломления. Изображение A'B' образуется в точке пересечения этих лучей.

Характеристика изображения

На основе выполненного построения можно дать следующую характеристику полученному изображению:

• Действительное. Изображение формируется в результате пересечения реальных световых лучей, а не их продолжений. Такое изображение можно спроецировать на экран.

• Перевернутое. Изображение расположено под главной оптической осью, в то время как предмет находится над ней.

• Увеличенное. Линейные размеры изображения A'B' больше линейных размеров предмета AB.

Ответ: Изображение, полученное в собирающей линзе, когда предмет находится между фокусом и двойным фокусом, является действительным, перевернутым и увеличенным.
