Номер 2, страница 194 - гдз по физике 9 класс учебник Пурышева, Важеевская

Глава 4. Электромагнитные колебания и волны. Параграф 44. Колебательный контур. Свободные электромагнитные колебания. Вопросы для самопроверки - номер 2, страница 194.

Условие.

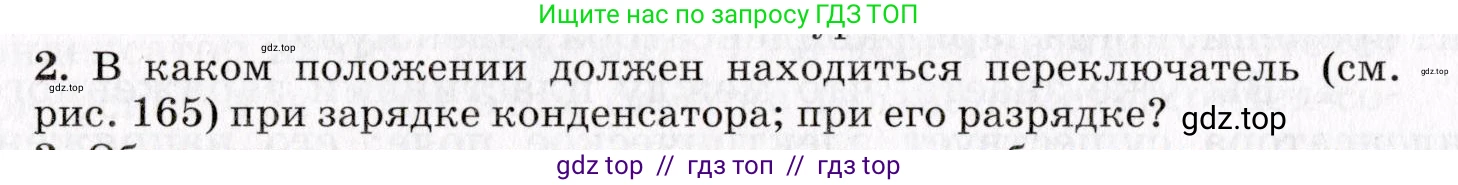

2. В каком положении должен находиться переключатель (см. рис. 165) при зарядке конденсатора; при его разрядке?

Решение.

при зарядке конденсатора

Для того чтобы зарядить конденсатор, переключатель должен быть установлен в положение, которое создает замкнутую электрическую цепь, состоящую из источника тока (ЭДС), конденсатора и, как правило, резистора, ограничивающего зарядный ток. При замыкании этой цепи ток от источника начинает течь, и на обкладках конденсатора накапливается электрический заряд. Напряжение на конденсаторе $U_C$ увеличивается со временем по экспоненциальному закону от нуля до значения, равного ЭДС источника $\mathcal{E}$. Этот процесс описывается формулой: $U_C(t) = \mathcal{E}(1 - e^{-t/RC})$, где $\text{t}$ — время, $\text{R}$ — сопротивление резистора, а $\text{C}$ — емкость конденсатора.

Ответ: Переключатель должен находиться в положении, которое соединяет конденсатор с источником тока, образуя замкнутую цепь для зарядки.

при его разрядке

Для разрядки конденсатора его необходимо отключить от источника тока и подключить к нагрузке, например, к резистору. Переключатель должен быть переведен в положение, которое создает замкнутую цепь, состоящую только из конденсатора и резистора. В этом случае накопленный на обкладках конденсатора заряд начинает перетекать с одной обкладки на другую через резистор, создавая разрядный ток. Энергия, запасенная в электрическом поле конденсатора, рассеивается на резисторе в виде тепла. Напряжение на конденсаторе уменьшается по экспоненциальному закону от начального значения $U_0$ до нуля. Этот процесс описывается формулой: $U_C(t) = U_0 e^{-t/RC}$.

Ответ: Переключатель должен находиться в положении, которое отключает источник тока и замыкает цепь, состоящую из конденсатора и нагрузки (резистора), для разрядки.
