Номер 1, страница 139 - гдз по физике 10-11 класс сборник задач Громцева

11.2. Направление вектора магнитной индукции. 11. Электромагнетизм - номер 1, страница 139.

Решение.

Решение 2.

Решение

Магнитная стрелка, помещенная в магнитное поле, всегда ориентируется вдоль силовых линий этого поля. По определению, за направление вектора магнитной индукции ($ \vec{B} $) в данной точке поля принимается направление, на которое указывает северный полюс (N) свободной магнитной стрелки.

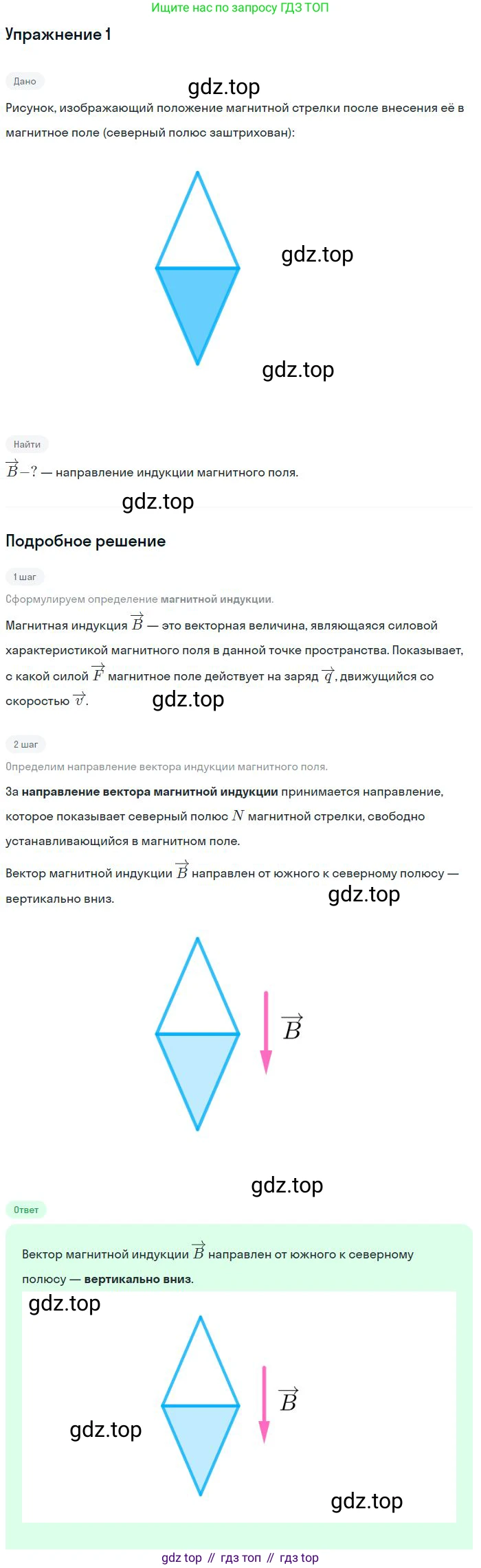

В условии задачи указано, что северный полюс магнитной стрелки является заштрихованной частью. На рисунке видно, что заштрихованный конец стрелки, то есть её северный полюс, направлен вертикально вниз.

Следовательно, вектор индукции магнитного поля в том месте, где находится стрелка, также направлен вертикально вниз.

Ответ: индукция магнитного поля направлена вертикально вниз.
