11. Электромагнетизм. 11.2. Направление вектора магнитной индукции - номер 5, страница 139.

Решение.

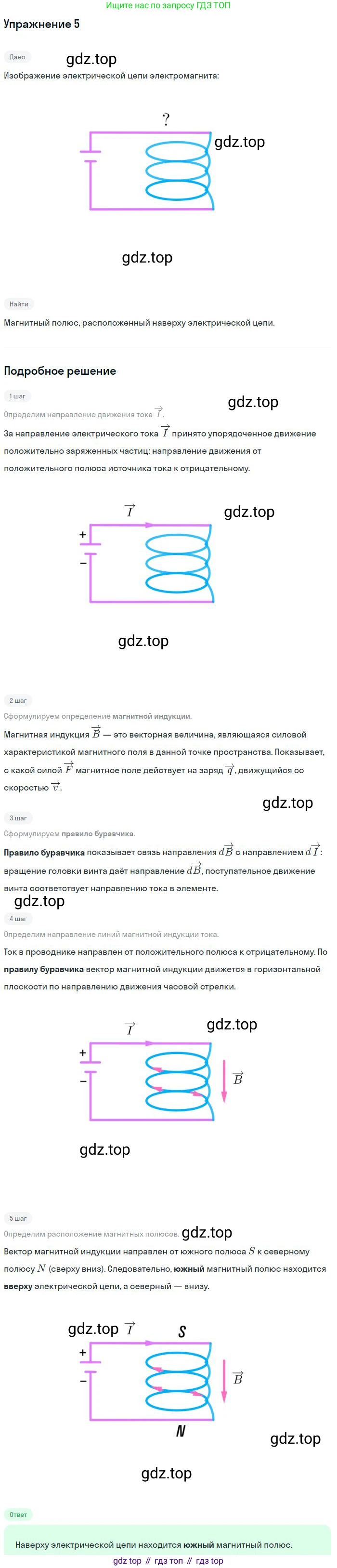

Решение 2.

Для определения магнитного полюса электромагнита необходимо определить направление тока в катушке и воспользоваться правилом правой руки.

Решение

1. Сначала определим направление электрического тока в цепи. На условном обозначении источника тока длинная параллельная линия соответствует положительному полюсу (+), а короткая — отрицательному (–). По определению, направление тока совпадает с направлением движения положительных зарядов, то есть от «плюса» к «минусу».

2. В данной цепи ток течет от верхнего (положительного) полюса источника, входит в катушку сверху и выходит снизу, возвращаясь к отрицательному полюсу. Таким образом, в витках катушки, которые находятся на переднем плане, ток направлен сверху вниз.

3. Теперь применим правило правой руки для соленоида (катушки с током). Правило гласит: если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены вдоль тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида, то есть укажет на северный полюс (N).

4. Обхватываем катушку правой рукой так, чтобы четыре пальца указывали вниз (в соответствии с направлением тока в передних витках). В этом случае большой палец будет направлен к нижнему концу катушки.

5. Следовательно, нижний конец электромагнита является северным полюсом (N), а верхний — южным полюсом (S).

Ответ: наверху будет южный магнитный полюс.
