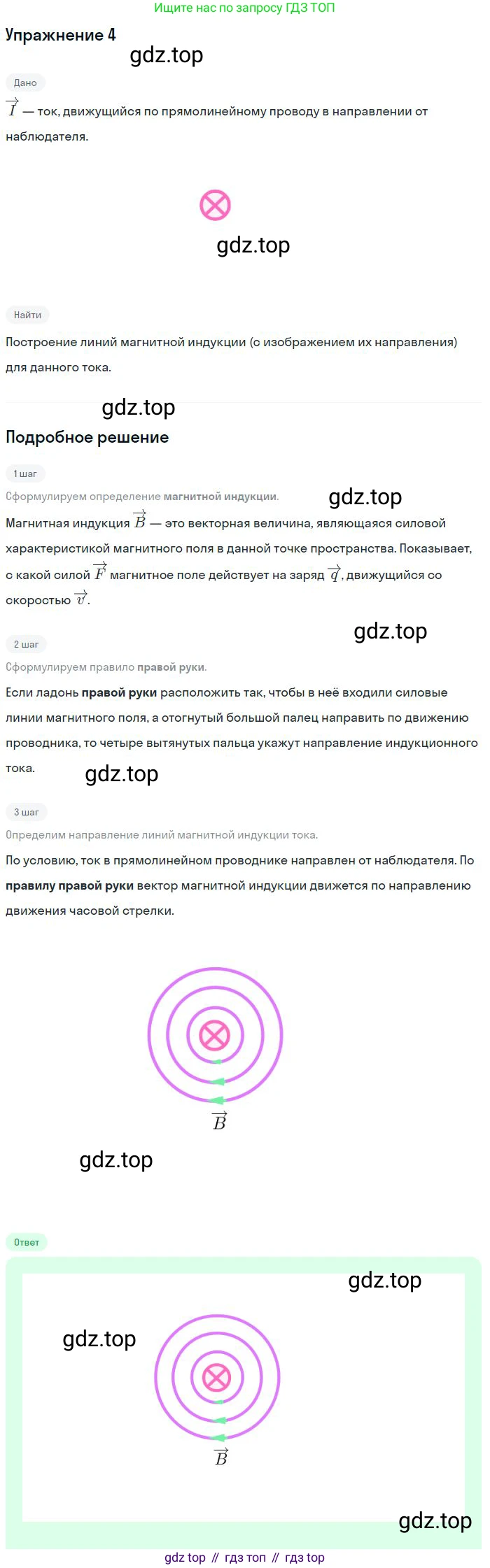

Решение.

Решение 2.

Решение

Вокруг любого проводника, по которому протекает электрический ток $I$, создается магнитное поле. Линии этого поля, называемые линиями магнитной индукции, наглядно показывают его структуру. Для длинного прямолинейного проводника эти линии представляют собой концентрические окружности. Плоскость этих окружностей перпендикулярна проводнику, а их центр находится на оси проводника.

Чтобы определить направление линий магнитной индукции, используется правило правой руки (также известное как правило буравчика):

1. Нужно мысленно обхватить проводник правой рукой.
2. Большой палец следует направить вдоль направления тока в проводнике.
3. Направление, в котором загибаются остальные четыре пальца, укажет направление линий магнитной индукции.

В условии задачи указано, что ток в проводе направлен "от нас". На схемах такое направление принято обозначать крестиком в круге (⊗), что символизирует хвост улетающей от наблюдателя стрелы.

Применим правило правой руки к нашей ситуации:

Направляем большой палец правой руки от себя, вглубь плоскости рисунка. Четыре согнутых пальца, обхватывающие проводник, будут указывать направление по часовой стрелке.

Таким образом, линии магнитной индукции для данного случая — это окружности, направленные по часовой стрелке. Вектор магнитной индукции $ \vec{B} $ в любой точке поля направлен по касательной к силовой линии, проходящей через эту точку.

Ниже представлено схематическое изображение линий магнитной индукции.

Ответ: Линии магнитной индукции для прямолинейного тока, направленного от нас, представляют собой концентрические окружности, лежащие в плоскости, перпендикулярной проводу. Направление этих линий, определенное по правилу правой руки, — по часовой стрелке.
