Обсудить в классе. Параграф 112. Закон Ома для полной цепи. Глава 15. Законы постоянного тока - номер 1, страница 368.

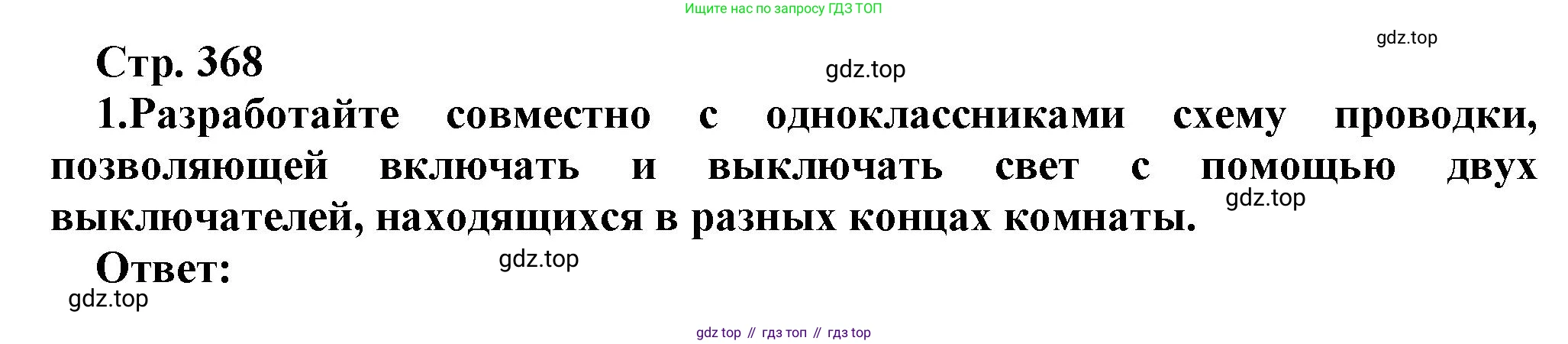

Условие.

Решение.

Решение 3.

Решение

Для того чтобы управлять одним источником света (например, лампочкой) из двух разных мест, необходимо использовать не обычные, а специальные проходные выключатели. Иногда их также называют перекидными выключателями.

В отличие от обычного выключателя, который имеет два контакта и просто размыкает или замыкает цепь, проходной выключатель имеет три контакта: один общий (входной) и два переключаемых (выходных). Механизм такого выключателя всегда соединяет общий контакт с одним из двух выходных. Таким образом, он не разрывает цепь, а переключает ее с одной линии на другую.

Схема подключения двух проходных выключателей для управления одной лампой следующая:

1. Фазовый провод (L) от источника питания подключается к общему (входному) контакту первого проходного выключателя (ПВ1).

2. Два выходных контакта ПВ1 соединяются двумя отдельными проводами с двумя соответствующими выходными контактами второго проходного выключателя (ПВ2).

3. Общий (входной) контакт ПВ2 подключается к одному из контактов патрона лампы.

4. Второй контакт патрона лампы подключается к нулевому проводу (N) от источника питания.

Ниже представлена принципиальная электрическая схема такой проводки:

Принцип работы:

Рассмотрим, как работает схема, обращаясь к терминам на рисунке ("верхний", "нижний").

Состояние 1 (Свет горит): ПВ1 находится в "верхнем" положении и ПВ2 также в "верхнем" положении. Ток проходит по верхней линии между выключателями, цепь замкнута, лампа горит. Это состояние показано на приведенной выше схеме (светящаяся желтая линия показывает путь тока).

Состояние 2 (Выключение света): Теперь, если в одном конце комнаты переключить ПВ1 в "нижнее" положение, его общий контакт соединится с нижней линией. Поскольку ПВ2 все еще соединен с верхней линией, цепь разорвется, и лампа погаснет.

Состояние 3 (Включение света из другого места): Далее, если в другом конце комнаты переключить ПВ2 в "нижнее" положение, то оба выключателя окажутся соединенными с нижней линией. Цепь снова станет замкнутой, и лампа загорится.

Таким образом, изменение положения любого из двух выключателей меняет состояние цепи на противоположное (размыкает, если была замкнута, и замыкает, если была разомкнута). Это и позволяет независимо включать и выключать свет из двух разных точек.

Ответ: Для управления светом из двух разных мест необходимо использовать схему с двумя проходными (перекидными) выключателями. Фазовый провод подключается к общему контакту первого выключателя, два его выходных контакта соединяются с соответствующими контактами второго выключателя, общий контакт которого подключается к лампе. Второй контакт лампы подключается к нулевому проводу. Принципиальная схема и описание работы представлены выше.
