Номер 2, страница 369 - гдз по физике 10 класс учебник Мякишев, Буховцев

Вопросы к параграфу. Параграф 112. Закон Ома для полной цепи. Глава 15. Законы постоянного тока - номер 2, страница 369.

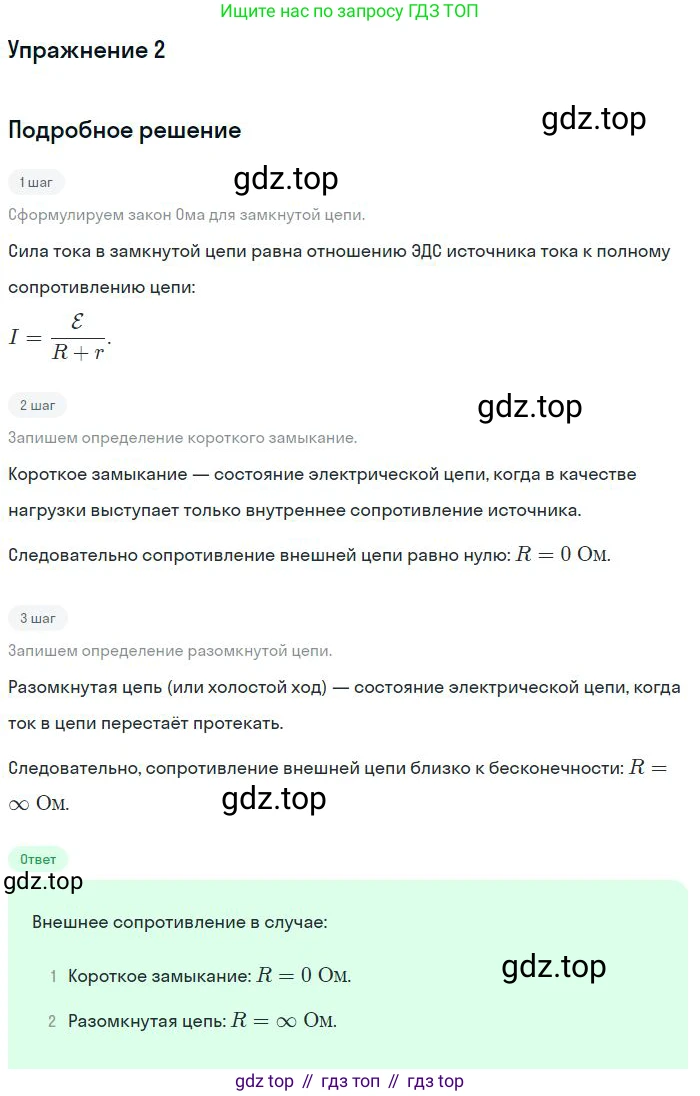

Условие.

Решение.

Решение 3.

а) короткого замыкания

Короткое замыкание представляет собой режим работы электрической цепи, при котором внешнее сопротивление $R$ стремится к нулю. В идеализированной модели короткого замыкания предполагается, что клеммы источника тока соединены проводником, сопротивление которого равно нулю. Закон Ома для полной цепи имеет вид: $I = \frac{\mathcal{E}}{R+r}$, где $\mathcal{E}$ — ЭДС источника тока, $r$ — его внутреннее сопротивление, а $R$ — сопротивление внешней цепи. В случае короткого замыкания $R = 0$, и формула для тока (тока короткого замыкания $I_{кз}$) упрощается до $I_{кз} = \frac{\mathcal{E}}{r}$. Таким образом, внешнее сопротивление цепи принимается равным нулю.

Ответ: В случае короткого замыкания внешнее сопротивление равно нулю ($R=0$).

б) разомкнутой цепи

Разомкнутая цепь — это состояние, когда во внешней цепи имеется разрыв, который препятствует протеканию электрического тока. Этот разрыв обладает чрезвычайно большим, в идеале — бесконечным, сопротивлением. Например, если клеммы источника тока не подключены к нагрузке, то между ними находится воздух, который является очень хорошим изолятором. Используя тот же закон Ома для полной цепи $I = \frac{\mathcal{E}}{R+r}$, мы видим, что при стремлении внешнего сопротивления к бесконечности ($R \to \infty$), знаменатель дроби также стремится к бесконечности. В результате сила тока в цепи стремится к нулю ($I \to 0$). Таким образом, внешнее сопротивление в случае разомкнутой цепи считается бесконечно большим.

Ответ: В случае разомкнутой цепи внешнее сопротивление стремится к бесконечности ($R \to \infty$).
