Номер 3, страница 369 - гдз по физике 10 класс учебник Мякишев, Буховцев

Вопросы к параграфу. Параграф 112. Закон Ома для полной цепи. Глава 15. Законы постоянного тока - номер 3, страница 369.

Условие.

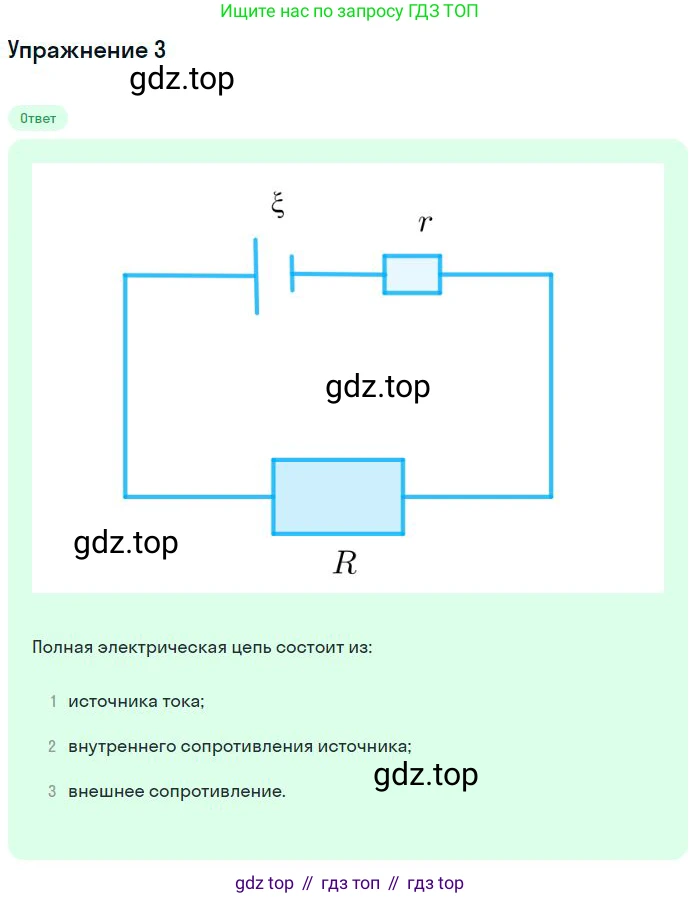

Решение.

Решение 3.

Полная электрическая цепь — это совокупность устройств, образующих замкнутый путь для электрического тока. Она условно делится на две основные части: внутреннюю и внешнюю.

Внутренняя часть цепи — это источник электрического тока. Он является причиной возникновения и поддержания тока в цепи. Источник характеризуется:

• Электродвижущая сила (ЭДС, $\mathcal{E}$): величина, показывающая, какая работа совершается сторонними силами по перемещению единичного заряда внутри источника. Примеры источников: батарея, аккумулятор, генератор.

• Внутреннее сопротивление ($r$): сопротивление, которое сам источник оказывает проходящему через него току.

Внешняя часть цепи — это все, что подключено к клеммам источника. Она включает в себя:

• Потребители (нагрузка): элементы, использующие электрическую энергию (например, лампа, резистор, электродвигатель). Их общее сопротивление обозначается как $R$.

• Соединительные провода: служат для соединения всех частей цепи.

• Коммутационные устройства: ключи, выключатели, переключатели, предназначенные для замыкания, размыкания и изменения схемы соединений.

• Измерительные и защитные приборы: амперметры, вольтметры для контроля параметров цепи, а также предохранители для защиты от перегрузок.

Ответ: Полная электрическая цепь состоит из источника тока (внутренняя часть, обладающая ЭДС и внутренним сопротивлением) и внешней цепи (нагрузка, соединительные провода, коммутационные, измерительные и защитные устройства).
