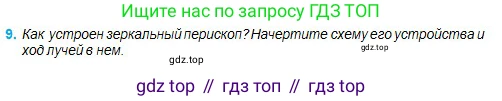

9. Как устроен зеркальный перископ? Начертите схему его устройства и ход лучей в нем.

Зеркальный перископ — это оптический прибор, позволяющий вести наблюдение из укрытия (например, из окопа или подводной лодки). Его простейшая конструкция представляет собой длинную трубу, внутри которой установлены два плоских зеркала. Зеркала располагаются на концах трубы, параллельно друг другу и под углом $45^\circ$ к её оси. Принцип действия перископа основан на законе отражения света. Лучи от наблюдаемого объекта попадают в верхнее отверстие, отражаются от первого (верхнего) зеркала под углом $90^\circ$ и направляются вниз вдоль трубы. Затем они отражаются от второго (нижнего) зеркала ещё на $90^\circ$ и выходят из нижнего отверстия, попадая в глаз наблюдателя. В результате наблюдатель видит прямое, неперевёрнутое изображение объекта.

Ниже представлена схема устройства зеркального перископа и хода лучей в нём.

Ответ: Зеркальный перископ устроен в виде трубы с двумя плоскими зеркалами внутри. Зеркала установлены параллельно друг другу под углом $45^\circ$ к оси трубы. Свет от объекта последовательно отражается от верхнего и нижнего зеркал (каждый раз на $90^\circ$) и попадает в глаз наблюдателя, что позволяет видеть предметы, находящиеся вне прямой видимости.
