Номер 8, страница 133 - гдз по физике 11 класс учебник Туякбаев, Насохова

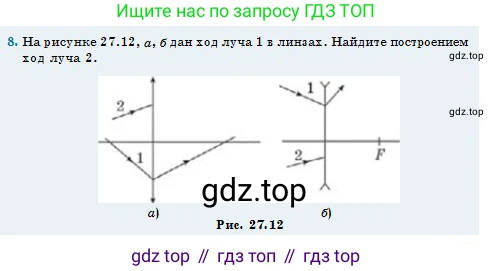

8. На рисунке 27.12, а, б дан ход луча 1 в линзах. Найдите построением ход луча 2.

Рис. 27.12

а)

Решение:

Из хода луча 1 видно, что луч, прошедший через точку на главной оптической оси, после преломления в линзе становится параллельным этой оси. Такое преломление характерно для собирающей линзы, а точка, через которую прошел падающий луч, является её передним фокусом $\text{F}$.
Луч 2 падает на эту же линзу параллельно главной оптической оси. По правилу хода лучей в собирающей линзе, такой луч после преломления должен пройти через задний фокус линзы $F'$.
Для тонкой линзы переднее и заднее фокусные расстояния равны по модулю ($OF = OF'$).
Таким образом, для построения хода луча 2 необходимо:

1. Определить положение переднего фокуса $\text{F}$ по точке пересечения падающего луча 1 с главной оптической осью.
2. Отметить задний фокус $F'$ на том же расстоянии от линзы, но с противоположной стороны.
3. Провести преломленный луч 2 из точки его падения на линзу через задний фокус $F'$.

Ответ: Линза является собирающей. Луч 2, идущий параллельно главной оптической оси, после преломления в линзе пройдет через её задний фокус $F'$.

б)

Решение:

На рисунке изображена рассеивающая линза (это видно по её условному обозначению со стрелками, направленными внутрь). Из хода луча 1 (падающий параллельно главной оптической оси луч после преломления отклоняется от неё) также следует, что линза рассеивающая.
Точка $\text{F}$ отмечена на главной оптической оси за линзой. Это задний (мнимый) фокус линзы $F'$.
Луч 2 направлен в сторону заднего фокуса $F'$. По правилу хода лучей в рассеивающей линзе, луч, направленный на задний фокус, после преломления пойдёт параллельно главной оптической оси.
Таким образом, для построения хода луча 2 необходимо:

1. Определить, что линза является рассеивающей, а точка F – её задним фокусом.
2. Провести преломленный луч 2 из точки его падения на линзу параллельно главной оптической оси.

Ответ: Линза является рассеивающей. Луч 2, направленный на задний фокус линзы, после преломления пойдет параллельно главной оптической оси.
