Часть 2. Глава V. Работа, мощность, энергия. Параграф 23. Простые механизмы. Рычаг - номер 3, страница 66.

Условие.

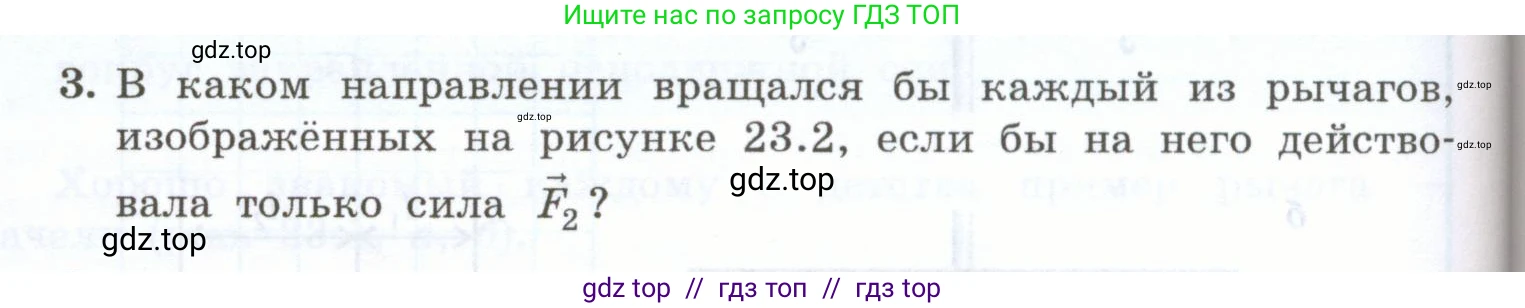

3. В каком направлении вращался бы каждый из рычагов, изображённых на рисунке 23.2, если бы на него действовала только сила $ \vec{F_2} $?

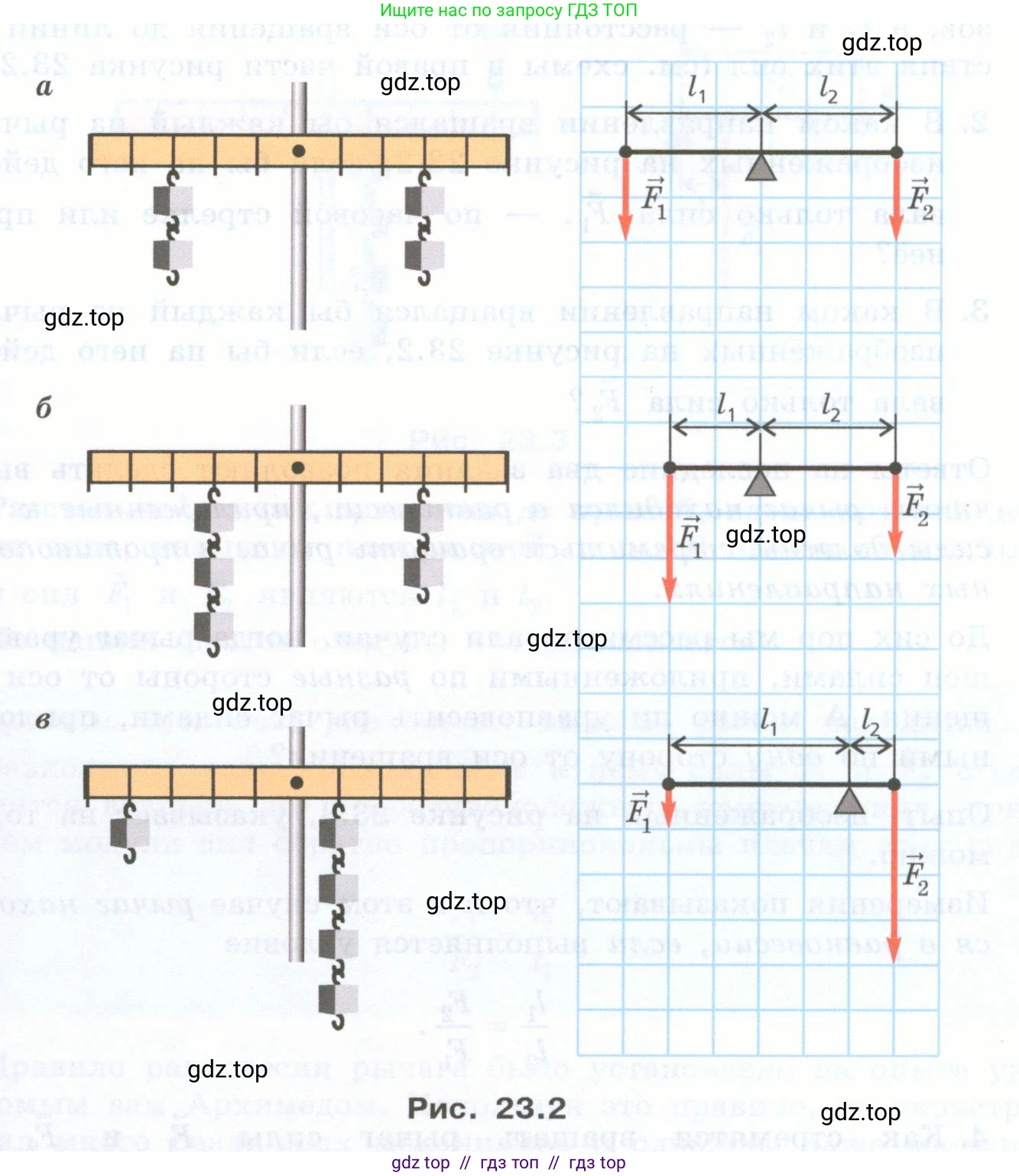

Рис. 23.2

Решение.

Направление вращения рычага определяется направлением момента, который создает сила относительно точки опоры. Во всех трех случаях рассматривается действие только силы $\vec{F_2}$. Эта сила приложена к рычагу и направлена вертикально вниз.

а
На рисунке «а» сила $\vec{F_2}$ приложена справа от точки опоры. Так как сила направлена вниз, она будет опускать правое плечо рычага, вызывая его вращение по часовой стрелке.

Ответ: рычаг будет вращаться по часовой стрелке.

б
На рисунке «б» сила $\vec{F_2}$ также приложена справа от точки опоры и направлена вниз. Как и в предыдущем случае, это приведет к вращению рычага по часовой стрелке.

Ответ: рычаг будет вращаться по часовой стрелке.

в
На рисунке «в», несмотря на то, что точка опоры смещена, сила $\vec{F_2}$ все равно приложена справа от нее и направлена вниз. Следовательно, она будет создавать вращающий момент, направленный по часовой стрелке.

Ответ: рычаг будет вращаться по часовой стрелке.
