Глава 7. Электрические явления. Параграф 53. Закон Ома - номер 53.24, страница 189.

Условие.

53.24 [1301] Показание вольтметра, присоединённого к горящей электрической лампе накаливания, равно 120 В, а амперметра, измеряющего силу тока в лампе, — 0,5 А. Чему равно сопротивление лампы? Начертите схему включения лампы, вольтметра и амперметра.

Решение.

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Дано:

Напряжение на лампе, $U = 120$ В
Сила тока в лампе, $I = 0,5$ А

Все данные представлены в системе СИ.

Найти:

Сопротивление лампы $R$ - ?
Схему включения лампы, вольтметра и амперметра.

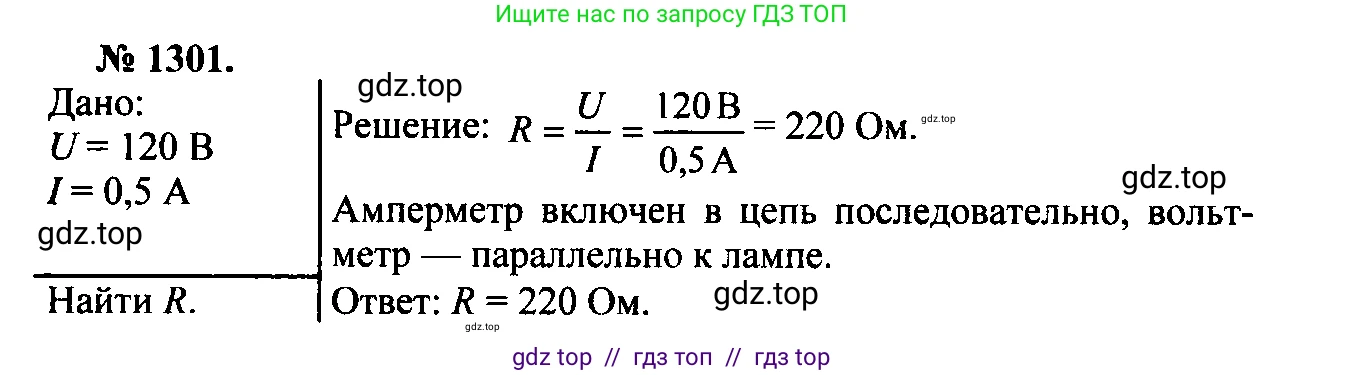

Решение:

1. Для нахождения сопротивления горящей лампы воспользуемся законом Ома для участка цепи. Закон Ома гласит, что сила тока на участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению:

$I = \frac{U}{R}$

Из этой формулы выразим искомое сопротивление $R$:

$R = \frac{U}{I}$

Подставим известные значения напряжения и силы тока в формулу:

$R = \frac{120 \text{ В}}{0,5 \text{ А}} = 240 \text{ Ом}$

2. Для измерения напряжения на лампе и силы тока в ней необходимо собрать электрическую цепь. Амперметр для измерения силы тока всегда включается в цепь последовательно с тем элементом, ток через который измеряется (в данном случае, с лампой). Вольтметр для измерения напряжения всегда подключается параллельно тому элементу, на котором измеряется напряжение.

Схема включения лампы, вольтметра и амперметра приведена ниже.

Ответ: сопротивление лампы равно 240 Ом. Схема подключения измерительных приборов приведена выше.
