69.17 [1599] Выполнив построение, найдите положение изображения светящейся точки S в рассеивающей линзе L (рис. IX-58), где F — фокус линзы.

Рис. IX-58

Для построения изображения S' светящейся точки S в рассеивающей линзе L необходимо проследить ход как минимум двух лучей, исходящих из точки S, и найти точку пересечения их продолжений после преломления в линзе.

1. Построение первого луча (параллельного главной оптической оси).
Проведем луч из точки S параллельно главной оптической оси MN до пересечения с линзой. После прохождения через рассеивающую линзу этот луч отклоняется так, как будто он вышел из переднего фокуса F. Это означает, что продолжение преломленного луча, проведенное в обратную сторону, проходит через точку F.

2. Построение второго луча (проходящего через оптический центр).
Проведем второй луч из точки S через оптический центр линзы O (точка, где линза пересекает главную оптическую ось MN). Этот луч не преломляется и продолжает свое движение по прямой.

3. Определение положения изображения.
Изображение точки S, обозначаемое как S', находится в точке пересечения продолжения первого преломленного луча и второго (непреломленного) луча. Так как изображение формируется пересечением продолжений лучей, а не самих лучей, оно является мнимым.

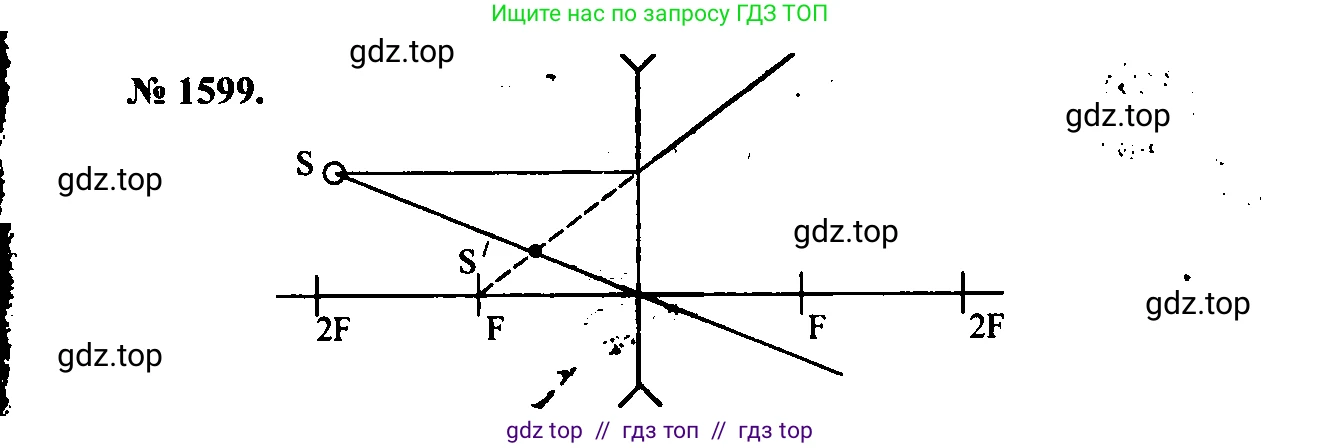

На приведенной ниже схеме показан ход построения:

Ответ: Положение изображения S' светящейся точки S найдено путем графического построения хода двух лучей. Изображение S' является мнимым, прямым (неперевернутым) и расположено между главным фокусом F и линзой L, как показано на схеме.
