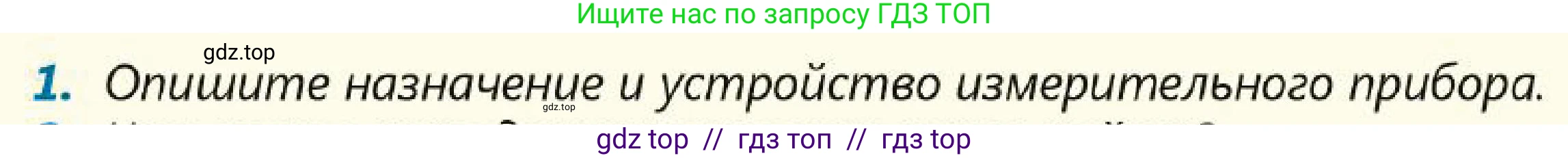

1. Опишите назначение и устройство измерительного прибора.

Измерительный прибор — это техническое средство, которое используется для определения численного значения физической величины в заданных единицах путем сравнения ее с эталоном.

Назначение измерительного прибора

Основное назначение прибора — получение объективной количественной информации об объекте, явлении или процессе. Это необходимо для решения широкого круга задач:

- В науке: для проведения экспериментов, установления закономерностей и проверки теоретических моделей.

- В производстве и технике: для контроля качества продукции, отладки оборудования и управления технологическими процессами.

- В торговле: для определения массы, объема или длины товара.

- В быту: для измерения температуры, времени, артериального давления и т.д.

Таким образом, измерительные приборы позволяют перевести качественные характеристики окружающего мира в точный и объективный числовой формат.

Устройство измерительного прибора

Несмотря на всё разнообразие, большинство измерительных приборов имеют схожую принципиальную конструкцию, которая включает в себя следующие основные элементы:

1. Чувствительный элемент (датчик): Это часть прибора, которая непосредственно взаимодействует с измеряемым объектом и преобразует измеряемую величину (например, температуру, силу, давление) в другой сигнал (например, в механическое перемещение, изменение электрического сопротивления). Примером может служить биметаллическая пластина в механическом термометре или пружина в динамометре.

2. Преобразовательный механизм: Этот узел обрабатывает, усиливает и/или преобразует сигнал, поступивший от чувствительного элемента, для его последующей передачи на отсчетное устройство. В механических приборах это может быть система рычагов и шестерен, а в электронных — усилители и аналого-цифровые преобразователи (АЦП).

3. Отсчетное устройство (индикатор): Элемент, который отображает результат измерения в доступной для восприятия форме. Существует два основных типа:

- Аналоговое: состоит из шкалы (набор меток-делений с числовыми обозначениями) и указателя (стрелки). Главными характеристиками такого устройства являются цена деления (значение величины, соответствующее одному делению шкалы) и пределы измерения (минимальное и максимальное значения на шкале).

- Цифровое: представляет собой дисплей, на котором результат выводится непосредственно в виде числа. Такие приборы обеспечивают более высокую точность считывания и удобство.

4. Корпус: Внешняя оболочка, которая объединяет все элементы прибора в единую конструкцию и защищает их от механических повреждений и воздействия окружающей среды.

Ответ: Измерительный прибор предназначен для получения численного значения физической величины. Его устройство, как правило, включает в себя: чувствительный элемент, реагирующий на измеряемую величину; преобразовательный механизм, обрабатывающий сигнал; отсчетное устройство (аналоговое в виде шкалы со стрелкой или цифровое в виде дисплея) для отображения результата; и корпус для защиты всех элементов.
