Самостоятельная работа 9. Оптические явления. Преломление света. Вариант 4 - номер 1, страница 65.

Условие.

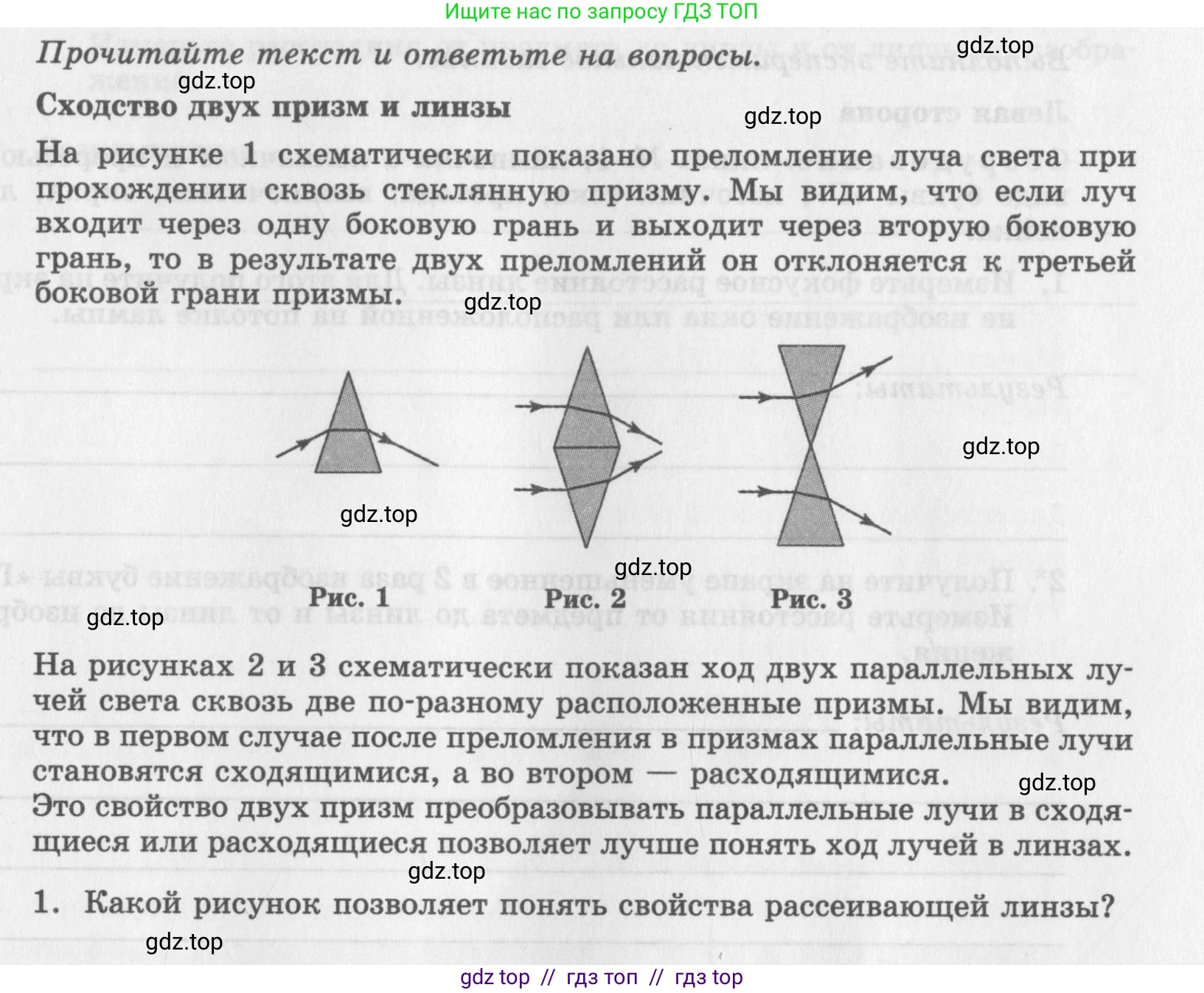

Прочитайте текст и ответьте на вопросы.

Сходство двух призм и линзы

На рисунке 1 схематически показано преломление луча света при прохождении сквозь стеклянную призму. Мы видим, что если луч входит через одну боковую грань и выходит через вторую боковую грань, то в результате двух преломлений он отклоняется к третьей боковой грани призмы.

Рис. 1 Рис. 2 Рис. 3

На рисунках 2 и 3 схематически показан ход двух параллельных лучей света сквозь две по-разному расположенные призмы. Мы видим, что в первом случае после преломления в призмах параллельные лучи становятся сходящимися, а во втором — расходящимися. Это свойство двух призм преобразовывать параллельные лучи в сходящиеся или расходящиеся позволяет лучше понять ход лучей в линзах.

1. Какой рисунок позволяет понять свойства рассеивающей линзы?

Решение.

Рассеивающая линза — это линза, которая преобразует параллельный пучок лучей света в расходящийся. В тексте и на рисунках показано, как можно смоделировать действие линз с помощью призм. На рисунке 2 две призмы сложены основаниями, и параллельные лучи после прохождения через них становятся сходящимися, что соответствует действию собирающей линзы. На рисунке 3 две призмы сложены вершинами. Проходя через такую систему, параллельные лучи преломляются и становятся расходящимися. Это в точности соответствует свойству рассеивающей линзы. Таким образом, рисунок 3 позволяет понять свойства рассеивающей линзы.

Ответ: Рисунок 3.
