Часть 1. Глава II. Тепловые явления. Параграф 12. Тепловые двигатели - номер 19, страница 109.

Условие.

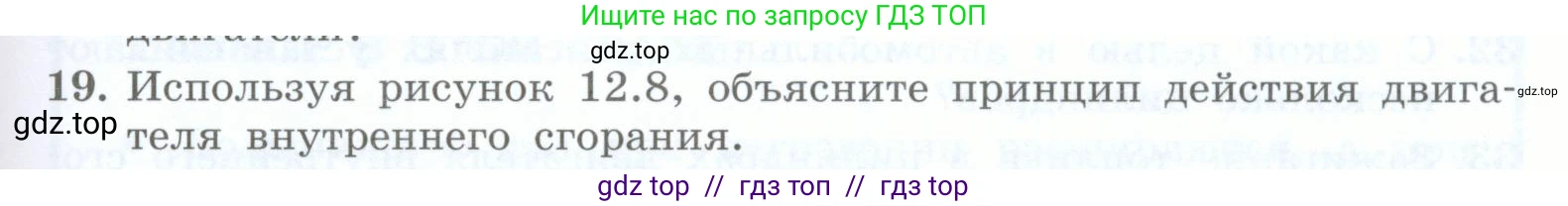

19. Используя рисунок 12.8, объясните принцип действия двигателя внутреннего сгорания.

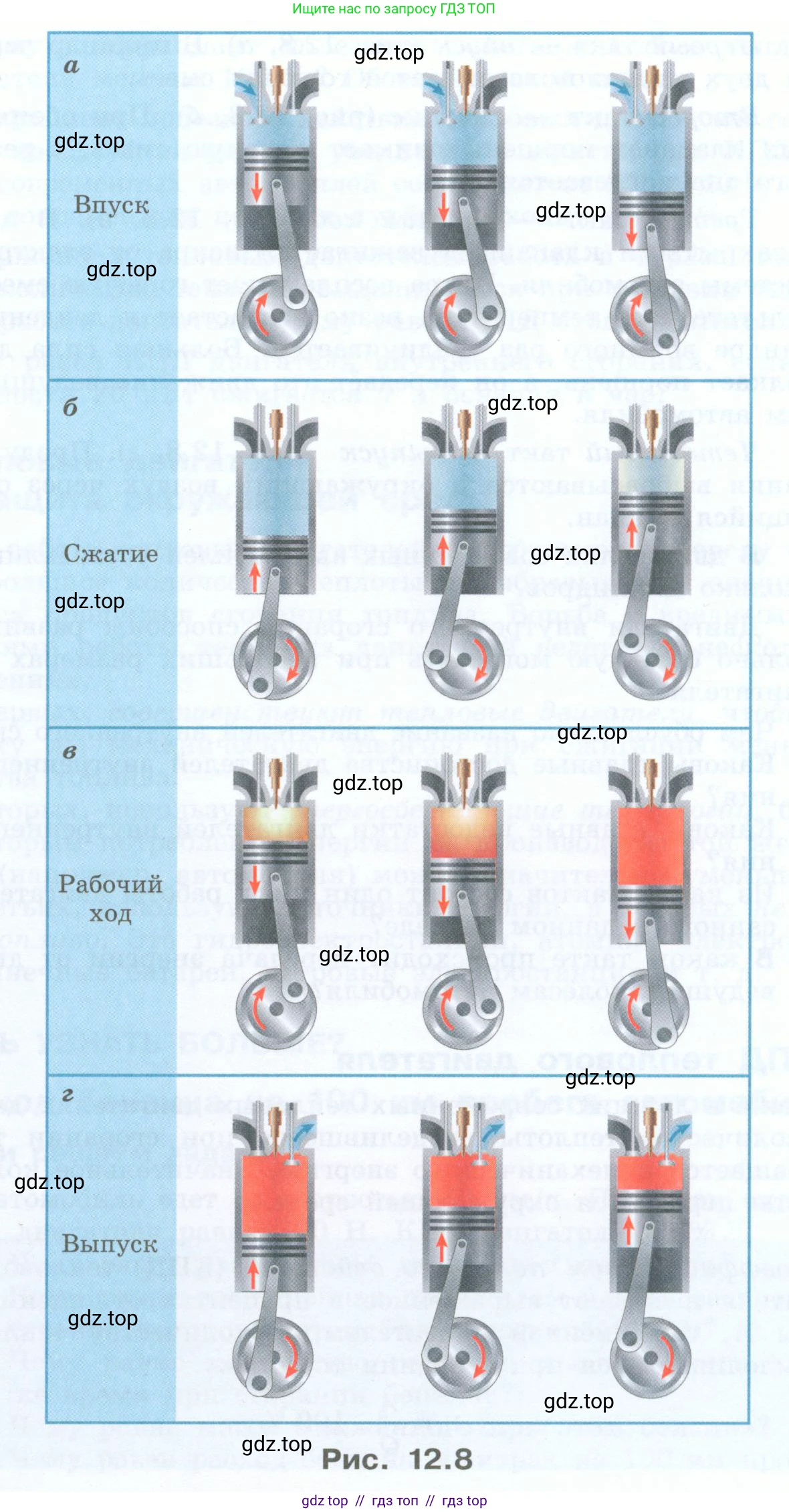

Рис. 12.8

Решение.

Принцип действия двигателя внутреннего сгорания (ДВС) заключается в преобразовании тепловой энергии, выделяющейся при сгорании топлива внутри цилиндров, в механическую работу. Рабочий цикл четырехтактного двигателя, показанный на рисунке, состоит из четырех последовательных процессов, называемых тактами:

а Впуск. Первый такт. Коленчатый вал, вращаясь, перемещает поршень вниз. Впускной клапан открывается. В цилиндре создается разрежение, и в него засасывается горючая смесь (пары бензина, смешанные с воздухом). В конце такта цилиндр заполняется горючей смесью, и впускной клапан закрывается.

Ответ: При движении поршня вниз через открытый впускной клапан цилиндр наполняется горючей смесью.

б Сжатие. Второй такт. Поршень движется вверх, при этом оба клапана (впускной и выпускной) закрыты. Объем смеси в цилиндре уменьшается, что приводит к ее сжатию. В результате сжатия давление и температура смеси значительно возрастают.

Ответ: При движении поршня вверх оба клапана закрыты, происходит сжатие горючей смеси.

в Рабочий ход. Третий такт. В конце такта сжатия, когда поршень достигает крайнего верхнего положения, сжатая горючая смесь поджигается электрической искрой от свечи зажигания. Смесь быстро сгорает, и образовавшиеся раскаленные газы создают высокое давление. Под действием этого давления поршень с большой силой движется вниз, совершая механическую работу и приводя во вращение коленчатый вал. Это единственный такт, при котором двигатель производит полезную работу.

Ответ: Искра воспламеняет сжатую смесь, и образовавшиеся газы толкают поршень вниз, совершая работу.

г Выпуск. Четвертый такт. Поршень, достигнув нижнего положения, начинает двигаться вверх. В это время открывается выпускной клапан. Поршень выталкивает отработавшие газы из цилиндра. В конце такта выпускной клапан закрывается, и двигатель готов к новому циклу.

Ответ: При движении поршня вверх через открытый выпускной клапан отработавшие газы удаляются из цилиндра.
