Номер 33, страница 110, часть 1 - гдз по физике 8 класс учебник Генденштейн, Булатова

Часть 1. Глава II. Тепловые явления. Параграф 12. Тепловые двигатели - номер 33, страница 110.

Условие.

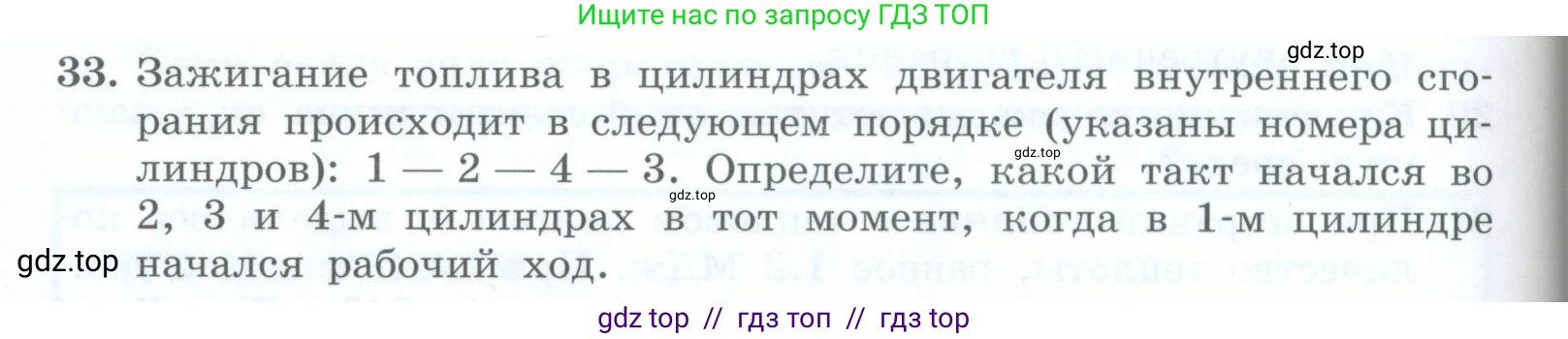

33. Зажигание топлива в цилиндрах двигателя внутреннего сгорания происходит в следующем порядке (указаны номера цилиндров): 1—2—4—3. Определите, какой такт начался во 2, 3 и 4-м цилиндрах в тот момент, когда в 1-м цилиндре начался рабочий ход.

Решение.

Решение

Работа четырехтактного двигателя внутреннего сгорания состоит из четырех последовательных тактов: 1. Впуск, 2. Сжатие, 3. Рабочий ход, 4. Выпуск. Полный рабочий цикл двигателя для одного цилиндра совершается за два оборота коленчатого вала, что соответствует углу поворота в $720^\circ$.

В четырехцилиндровом двигателе рабочие ходы в цилиндрах разнесены по времени, чтобы обеспечить равномерную работу. Рабочий ход в каждом следующем по порядку работы цилиндре происходит через каждые $720^\circ / 4 = 180^\circ$ поворота коленчатого вала. Каждый такт, соответственно, длится $180^\circ$.

Порядок работы цилиндров (порядок зажигания) задан как 1—2—4—3. В момент, который мы рассматриваем, в 1-м цилиндре начался рабочий ход.

Во 2-м цилиндре

Согласно порядку работы 1—2—4—3, рабочий ход во 2-м цилиндре начнется через $180^\circ$ (один такт) после начала рабочего хода в 1-м цилиндре. Следовательно, в рассматриваемый момент 2-й цилиндр находится на один такт раньше своего рабочего хода. Такт, который непосредственно предшествует рабочему ходу, — это такт сжатия.

Ответ: начался такт сжатия.

В 3-м цилиндре

Рабочий ход в 3-м цилиндре происходит последним в цикле, через $180^\circ$ после 4-го цилиндра, что составляет $540^\circ$ ($3 \times 180^\circ$) после 1-го цилиндра. Это означает, что 3-й цилиндр отстает от своего рабочего хода на три такта. Чтобы определить текущий такт, нужно отсчитать три такта назад от рабочего хода в последовательности (Выпуск → Впуск → Сжатие → Рабочий ход). Таким образом, в 3-м цилиндре начинается такт выпуска.

Ответ: начался такт выпуска.

В 4-м цилиндре

Рабочий ход в 4-м цилиндре наступает через $180^\circ$ после 2-го цилиндра, то есть через $360^\circ$ ($2 \times 180^\circ$) после 1-го цилиндра. Следовательно, 4-й цилиндр отстает от своего рабочего хода на два такта. Такт, который происходит за два шага до рабочего хода, — это такт впуска (последовательность: Впуск → Сжатие → Рабочий ход).

Ответ: начался такт впуска.
