Часть 2. Задания для проектно-исследовательской деятельности. Глава III. Электрические явления - номер 2, страница 179.

Условие.

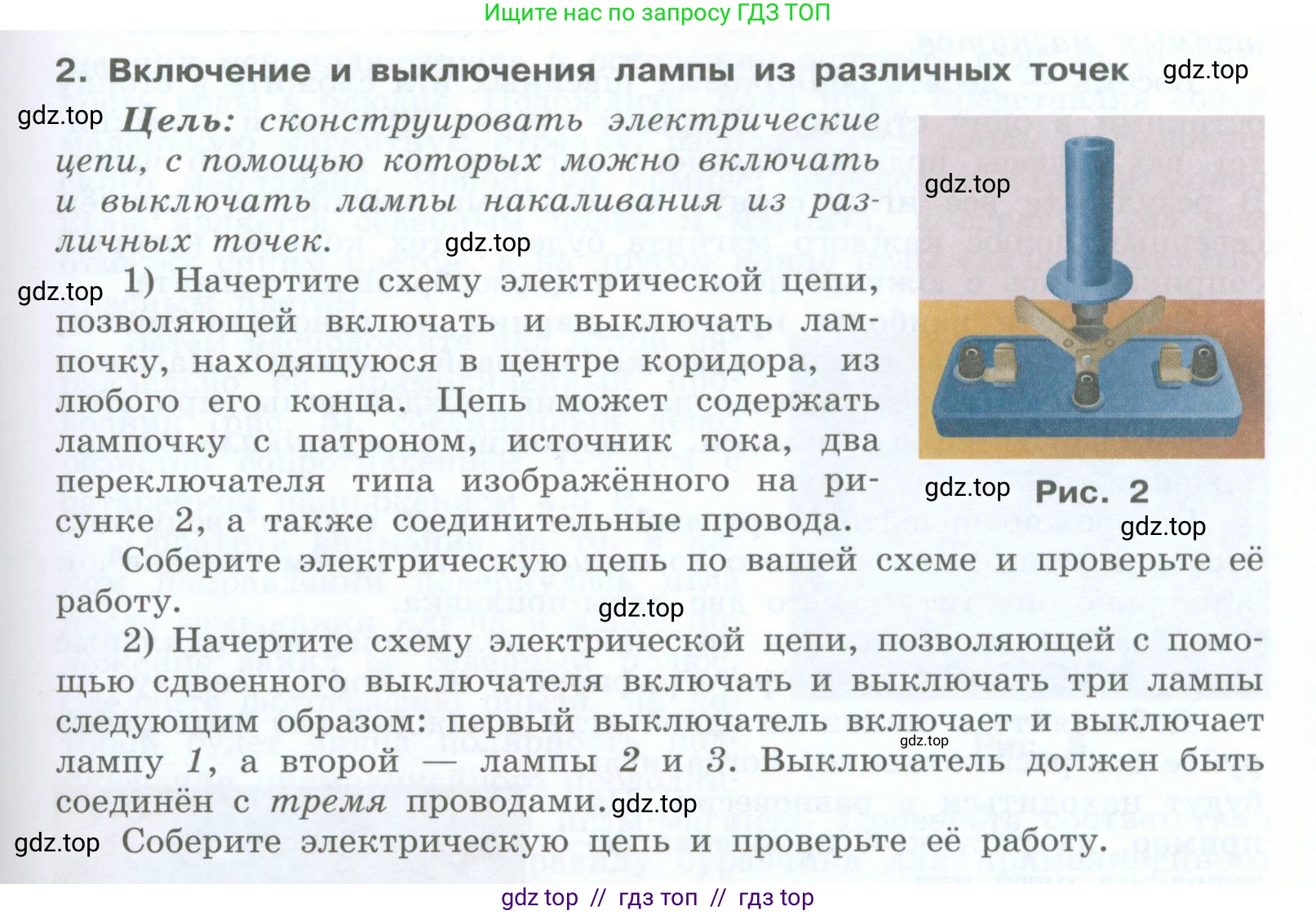

2. Включение и выключение лампы из различных точек

Цель: сконструировать электрические цепи, с помощью которых можно включать и выключать лампы накаливания из различных точек.

1) Начертите схему электрической цепи, позволяющей включать и выключать лампочку, находящуюся в центре коридора, из любого его конца. Цепь может содержать лампочку с патроном, источник тока, два переключателя типа изображённого на рисунке 2, а также соединительные провода.

Соберите электрическую цепь по вашей схеме и проверьте её работу.

Рис. 2

2) Начертите схему электрической цепи, позволяющей с помощью сдвоенного выключателя включать и выключать три лампы следующим образом: первый выключатель включает и выключает лампу 1, а второй — лампы 2 и 3. Выключатель должен быть соединён с тремя проводами.

Соберите электрическую цепь и проверьте её работу.

Решение.

1) Для того чтобы включать и выключать одну лампочку из двух разных мест, необходимо использовать два переключателя проходного типа (также их называют перекидными). Каждый такой переключатель имеет один входной контакт и два выходных. Схема собирается следующим образом:
1. Фазный провод от источника тока подключается к входному контакту первого переключателя (S1).
2. Два выходных контакта первого переключателя (S1) соединяются двумя проводами с двумя соответствующими выходными контактами второго переключателя (S2).
3. Входной контакт второго переключателя (S2) подключается к одному из контактов лампочки (L).
4. Второй контакт лампочки (L) соединяется с нулевым проводом источника тока.
При изменении положения любого из переключателей цепь будет либо замыкаться (лампа загорается), либо размыкаться (лампа гаснет). Таким образом, управление лампой возможно из любой из двух точек.

Ответ: Принципиальная электрическая схема, позволяющая управлять одной лампой из двух мест, представлена на рисунке выше.

2) Сдвоенный выключатель представляет собой два независимых выключателя в одном корпусе. Для реализации поставленной задачи необходимо:
1. Первый выключатель (S1) использовать для включения и выключения лампы 1 (L1).
2. Второй выключатель (S2) использовать для одновременного включения и выключения ламп 2 (L2) и 3 (L3). Для этого лампы L2 и L3 необходимо соединить параллельно.
Конструкция выключателя, который соединён с тремя проводами, предполагает, что один провод является общим фазным вводом, а два других — это выходы на каждую из групп ламп. Схема подключения будет следующей:
• Фазный провод от источника тока (первый провод) подводится к выключателю и разветвляется на входы обоих выключателей (S1 и S2).
• Выход первого выключателя S1 (второй провод) соединяется с лампой L1.
• Выход второго выключателя S2 (третий провод) соединяется с общей точкой параллельно соединенных ламп L2 и L3.
• Вторые контакты всех трех ламп соединяются вместе и подключаются к нулевому проводу источника тока.

Ответ: Принципиальная электрическая схема, реализующая требуемое управление тремя лампами с помощью сдвоенного выключателя, представлена на рисунке выше.
