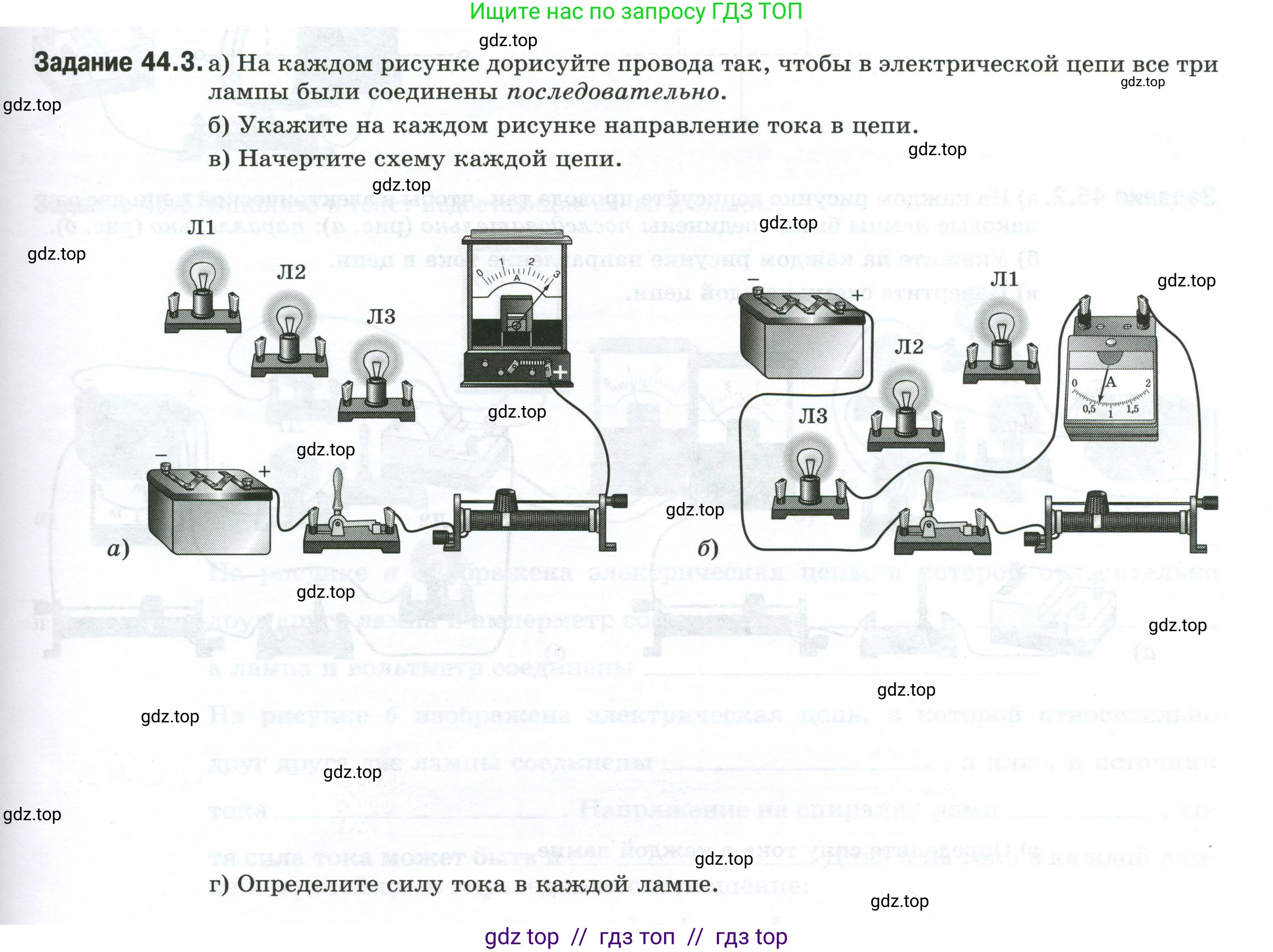

Задание 44.3. а) На каждом рисунке дорисуйте провода так, чтобы в электрической цепи все три лампы были соединены последовательно.

б) Укажите на каждом рисунке направление тока в цепи.

в) Начертите схему каждой цепи.

г) Определите силу тока в каждой лампе.

Решение.

а) и б)

Для последовательного соединения необходимо соединить все элементы цепи один за другим, чтобы образовался единый неразветвленный контур. Направление тока в цепи — от положительного (+) полюса источника к отрицательному (-).

Для рисунка а):

Соединяем положительный полюс (+) источника тока с одним из зажимов ключа. Другой зажим ключа соединяем с одним из зажимов реостата. Другой зажим реостата соединяем с положительной клеммой (+) амперметра. Отрицательную клемму амперметра соединяем с одним из зажимов лампы Л1. Другой зажим Л1 соединяем с одним из зажимов Л2. Другой зажим Л2 соединяем с одним из зажимов Л3. Наконец, второй зажим Л3 соединяем с отрицательным полюсом (-) источника тока. Ток течет по этому контуру от «+» к «-».

Для рисунка б):

Соединяем положительный полюс (+) источника тока с одним из зажимов ключа. Другой зажим ключа соединяем с одним из зажимов лампы Л3. Другой зажим Л3 соединяем с одним из зажимов Л2. Другой зажим Л2 соединяем с одним из зажимов Л1. Другой зажим Л1 соединяем с положительной клеммой (+) амперметра. Отрицательную клемму амперметра соединяем с одним из зажимов реостата. Наконец, второй зажим реостата соединяем с отрицательным полюсом (-) источника тока. Ток течет по этому контуру от «+» к «-».

Ответ: Элементы в каждой цепи соединены в один общий контур. Направление тока — от положительного полюса источника к отрицательному через все элементы цепи.

в)

Поскольку в обоих случаях все элементы соединены последовательно, электрические схемы для рисунков а) и б) будут идентичными. Схема представляет собой замкнутый контур, в котором последовательно включены: источник тока, ключ, три лампы, амперметр и реостат.

Ответ: Схемы для цепей а) и б) одинаковы и представляют собой единый замкнутый контур, содержащий последовательно соединенные источник тока, ключ, три лампы, амперметр и реостат.

г)

Дано:

Показания амперметра в цепи а): $I_a = 2,5 \text{ А}$

Показания амперметра в цепи б): см. рисунок

Соединение ламп — последовательное.

Найти:

Силу тока в каждой лампе для цепи а) ($I_{Л1а}, I_{Л2а}, I_{Л3а}$) и для цепи б) ($I_{Л1б}, I_{Л2б}, I_{Л3б}$).

Решение:

При последовательном соединении проводников сила тока во всех участках цепи одинакова. Это означает, что сила тока, измеряемая амперметром, равна силе тока, проходящей через каждую из ламп.

Для цепи а):

Амперметр показывает силу тока $I_a = 2,5 \text{ А}$.

Следовательно, сила тока в каждой лампе:

$I_{Л1а} = I_{Л2а} = I_{Л3а} = I_a = 2,5 \text{ А}$

Для цепи б):

Сначала определим цену деления шкалы амперметра. Возьмем два соседних оцифрованных штриха, например, 0,5 А и 1 А. Разность значений между ними составляет $1 \text{ А} - 0,5 \text{ А} = 0,5 \text{ А}$. Количество малых делений между этими штрихами равно 10. Тогда цена деления $\text{C}$ равна:

$C = \frac{1 \text{ А} - 0,5 \text{ А}}{10} = \frac{0,5 \text{ А}}{10} = 0,05 \text{ А}$

Стрелка прибора указывает на 6-е деление после отметки 0,5 А. Показание амперметра $I_б$ равно:

$I_б = 0,5 \text{ А} + 6 \cdot C = 0,5 \text{ А} + 6 \cdot 0,05 \text{ А} = 0,5 \text{ А} + 0,3 \text{ А} = 0,8 \text{ А}$

Так как соединение последовательное, сила тока в каждой лампе равна показаниям амперметра:

$I_{Л1б} = I_{Л2б} = I_{Л3б} = I_б = 0,8 \text{ А}$

Ответ: В цепи а) сила тока в каждой лампе равна $2,5 \text{ А}$. В цепи б) сила тока в каждой лампе равна $0,8 \text{ А}$.
