Номер 44.1, страница 98 - гдз по физике 8 класс рабочая тетрадь Ханнанова

Электрические явления - номер 44.1, страница 98.

Условие.

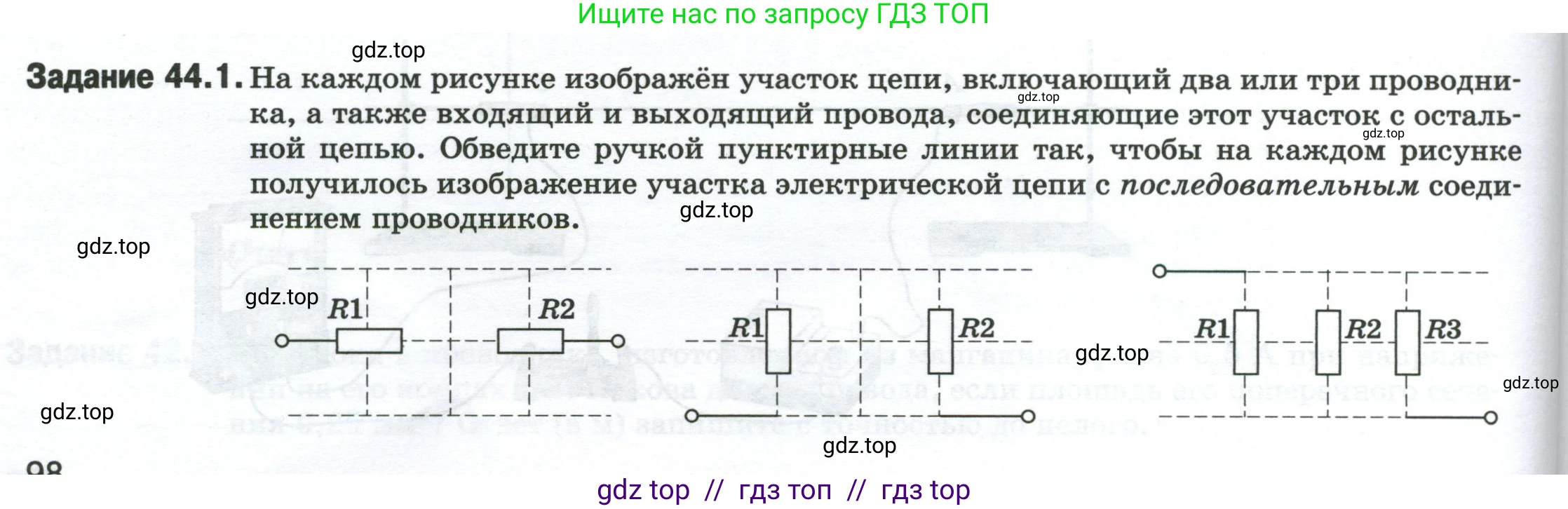

Задание 44.1. На каждом рисунке изображён участок цепи, включающий два или три проводника, а также входящий и выходящий провод, соединяющие этот участок с остальной цепью. Обведите ручкой пунктирные линии так, чтобы на каждом рисунке получилось изображение участка электрической цепи с последовательным соединением проводников.

Решение.

Последовательное соединение проводников — это такое соединение, при котором конец одного проводника соединяется с началом следующего, образуя единый, неразветвленный путь для электрического тока. Чтобы получить такое соединение на предложенных схемах, необходимо обвести пунктирные линии, создавая один непрерывный путь от входа до выхода через все резисторы.

Для первого рисунка

На первом рисунке изображены два резистора, R1 и R2, расположенные горизонтально. Для их последовательного соединения необходимо соединить правый вывод резистора R1 с левым выводом резистора R2. Таким образом, ток, пройдя через R1, сразу же попадёт в R2.

Ответ:

Для второго рисунка

На втором рисунке два резистора, R1 и R2, расположены вертикально. Для создания последовательной цепи соединяем нижний входной провод с нижним выводом резистора R1. Затем верхний вывод R1 соединяем с верхним выводом R2. И, наконец, нижний вывод R2 соединяем с правым выходным проводом. Это создаёт единый путь для тока: снизу вверх через R1, затем по верхнему проводу к R2, и сверху вниз через R2 к выходу.

Ответ:

Для третьего рисунка

На третьем рисунке изображены три вертикальных резистора R1, R2 и R3. Чтобы соединить их последовательно, создаём "змеевидный" путь для тока. Соединяем верхний входной провод с верхним выводом R1. Нижний вывод R1 соединяем с нижним выводом R2. Затем верхний вывод R2 соединяем с верхним выводом R3. И, наконец, нижний вывод R3 соединяем с правым выходным проводом. Ток будет течь по пути: сверху вниз через R1, затем по нижнему проводу к R2, снизу вверх через R2, по верхнему проводу к R3, и сверху вниз через R3 к выходу.

Ответ:
