Электрические явления - номер 43.4, страница 98.
№43.3
№43.4 (с. 98)
Условие. №43.4 (с. 98)
скриншот условия

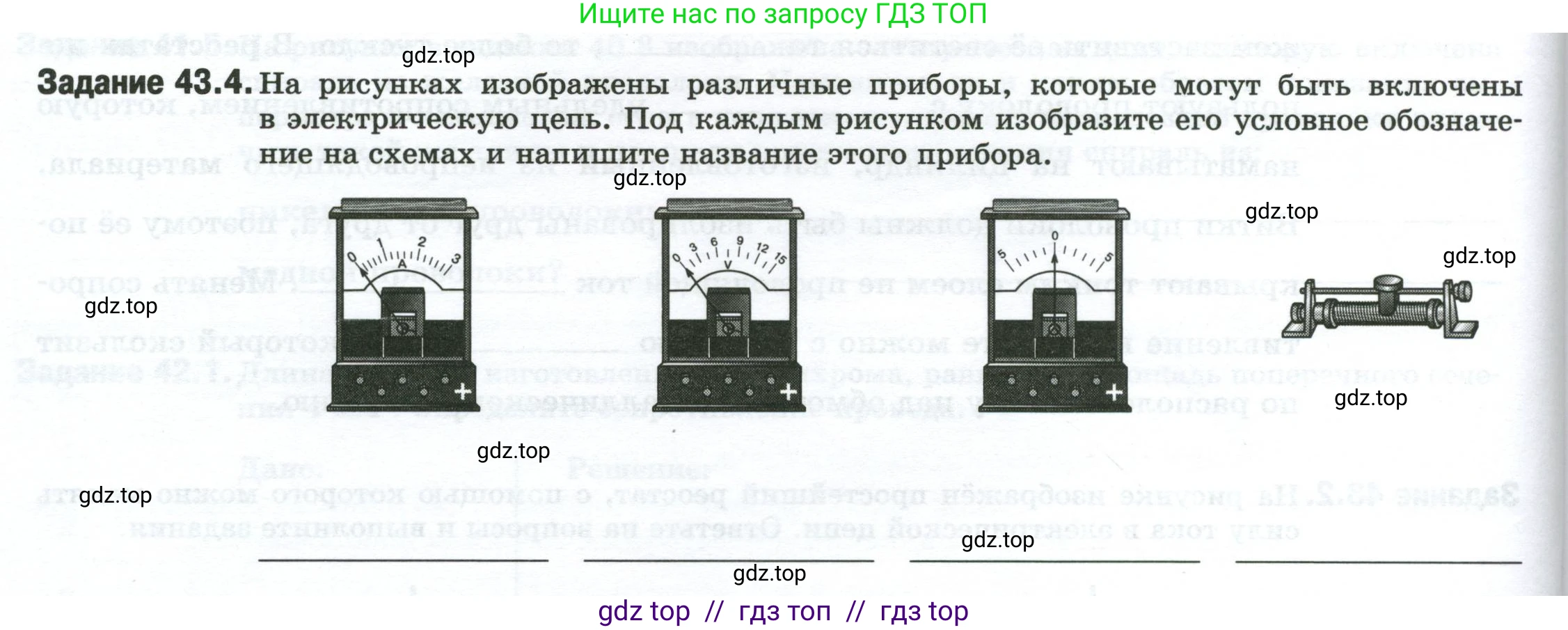

Задание 43.4. На рисунках изображены различные приборы, которые могут быть включены в электрическую цепь. Под каждым рисунком изобразите его условное обозначение на схемах и напишите название этого прибора.
Решение. №43.4 (с. 98)
Амперметр
Первый прибор слева — это амперметр. Об этом свидетельствует буква «А» на его шкале, которая обозначает Ампер — единицу измерения силы тока. Амперметры предназначены для измерения силы тока и включаются в электрическую цепь последовательно с тем элементом, ток в котором измеряется.
Условное обозначение амперметра на электрических схемах:
Ответ: Прибор — амперметр. Условное обозначение — круг с буквой «А» внутри.
Вольтметр
Второй прибор — это вольтметр. На его шкале указана буква «V», что соответствует Вольту — единице измерения электрического напряжения (разности потенциалов). Вольтметр подключается параллельно тому участку цепи, на котором необходимо измерить напряжение.
Условное обозначение вольтметра на электрических схемах:
Ответ: Прибор — вольтметр. Условное обозначение — круг с буквой «V» внутри.
Гальванометр
Третий прибор имеет шкалу с нулевой отметкой, расположенной посередине. Это гальванометр — высокочувствительный измерительный прибор, который используется для обнаружения слабых электрических токов и определения их направления. Отклонение стрелки в ту или иную сторону от нуля показывает направление тока.
Условное обозначение гальванометра на электрических схемах:
Ответ: Прибор — гальванометр. Условное обозначение — круг с буквой «G» внутри.
Реостат
Четвертый прибор — это реостат. Он является разновидностью переменного резистора и состоит из проводящего элемента (часто проволоки с высоким удельным сопротивлением) и подвижного контакта. Перемещая контакт, можно плавно изменять сопротивление участка цепи, в которую включен реостат, и тем самым регулировать силу тока или напряжение.
Условное обозначение реостата на электрических схемах:
Ответ: Прибор — реостат. Условное обозначение — прямоугольник, перечеркнутый стрелкой.
