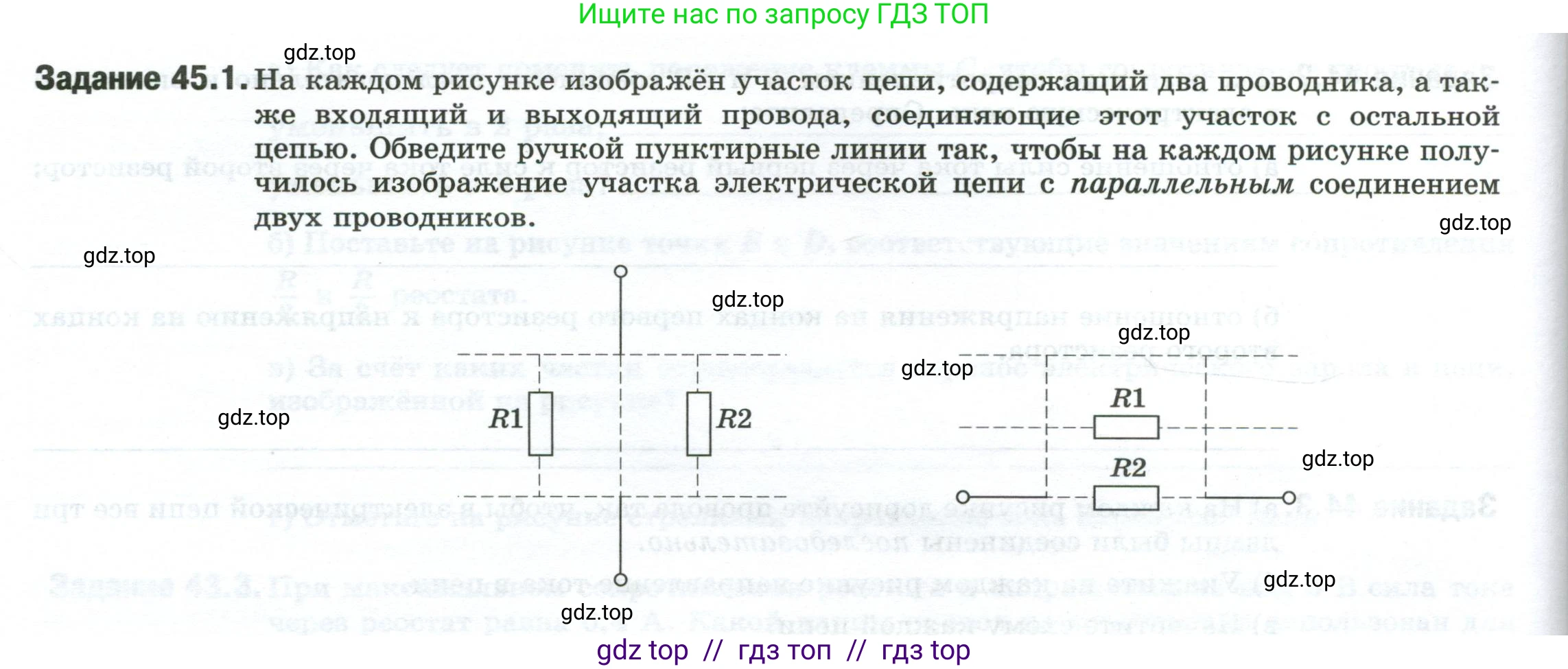

Задание 45.1. На каждом рисунке изображён участок цепи, содержащий два проводника, а так- же входящий и выходящий провода, соединяющие этот участок с остальной цепью. Обведите ручкой пунктирные линии так, чтобы на каждом рисунке полу- чилось изображение участка электрической цепи с параллельным соединением двух проводников.

Решение.

Решение

При параллельном соединении проводников их начала соединяются в одной общей точке (узле), а их концы — в другой общей точке. В результате электрический ток, доходя до первого узла, разветвляется на несколько потоков, которые проходят через параллельно соединенные элементы, а затем снова соединяются во втором узле.

Левый рисунок

На этом рисунке два резистора $R1$ и $R2$ расположены вертикально. Чтобы соединить их параллельно, необходимо создать два узла. Первый узел должен соединить верхние выводы резисторов $R1$ и $R2$ с входящим проводом. Второй узел должен соединить нижние выводы резисторов $R1$ и $R2$ с выходящим проводом. На схеме это достигается путем соединения проводников по горизонтальным пунктирным линиям. Верхняя горизонтальная линия соединит верхние выводы резисторов с центральным проводом, а нижняя горизонтальная линия соединит нижние выводы.

Ответ: Необходимо обвести верхнюю и нижнюю горизонтальные пунктирные линии.

Правый рисунок

На этом рисунке два резистора $R1$ и $R2$ расположены горизонтально, один под другим. Для их параллельного соединения необходимо соединить их левые выводы вместе и подключить к входящему проводу, а правые выводы — также вместе и к выходящему проводу. На схеме это можно сделать, обведя вертикальные пунктирные линии. Левая вертикальная линия соединит левые выводы резисторов с входящей клеммой, а правая вертикальная линия соединит правые выводы с выходящей клеммой.

Ответ: Необходимо обвести левую и правую вертикальные пунктирные линии.
