Условие.

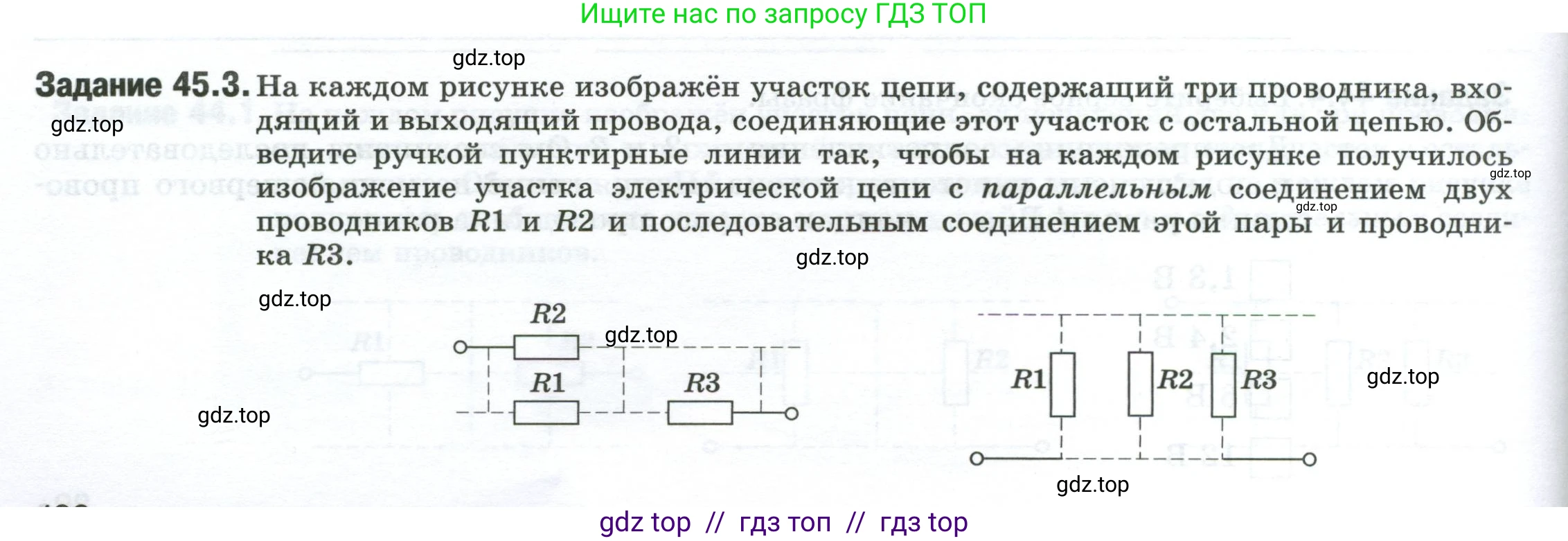

Задание 45.3. На каждом рисунке изображён участок цепи, содержащий три проводника, входящий и исходящий провода, соединяющие этот участок с остальной цепью. Обведите ручкой пунктирные линии так, чтобы на каждом рисунке получилось изображение участка электрической цепи с параллельным соединением двух проводников R1 и R2 и последовательным соединением этой пары и проводника R3.

Решение.

Для того чтобы на каждом рисунке получить изображение участка электрической цепи с параллельным соединением двух проводников R1 и R2 и последовательным соединением этой пары с проводником R3, необходимо правильно соединить пунктирные линии. Ниже представлено решение для каждого случая.

Параллельное соединение R1 и R2 означает, что их начала соединены в одной точке (узле), а их концы — в другой. Ток, подходя к первому узлу, разветвляется и проходит через R1 и R2 одновременно, а затем сходится во втором узле.

Последовательное соединение этой пары с R3 означает, что весь ток, прошедший через параллельный участок R1-R2, затем полностью проходит через проводник R3. Для этого выходной узел параллельного участка соединяется со входом R3.

Первый рисунок

На первом рисунке проводники R1 и R2 расположены друг под другом, а R3 — справа от них. Чтобы создать требуемую схему, нужно:

1. Соединить входящий провод с общей точкой, от которой ток пойдёт на R1 и R2.
2. Соединить выходы R1 и R2 в другой общей точке.
3. Соединить эту вторую общую точку со входом R3.

Правильное соединение пунктирных линий показано на схеме ниже. Красным цветом выделены линии, которые нужно провести.

Ответ: Схема соединений для первого рисунка показана выше.

Второй рисунок

На втором рисунке проводники R1, R2 и R3 расположены вертикально в ряд. Для создания требуемой схемы нужно:

1. Соединить входящий провод с общей шиной, к которой подключены нижние выводы R1 и R2.
2. Соединить верхние выводы R1 и R2 с другой общей шиной.
3. Подключить эту верхнюю шину к верхнему выводу R3.
4. Соединить нижний вывод R3 с выходящим проводом.

Правильное соединение пунктирных линий показано на схеме ниже. Красным цветом выделены линии, которые нужно провести.

Ответ: Схема соединений для второго рисунка показана выше.
